2020 피씨 조립 후기 #4 - 1차조립

조립진행

그래픽카드와 모니터를 아직 구매 못했지만

기존 피씨의 그래픽카드를 활용 해 1차 조립을 진행합니다.

우선 이렇게 사용하다가 나머지 구매가 완료되면 마무리 하려고 합니다.





준비물

• 장갑 - 손에 여기저기 상처나기 싫어서..
• 전동드라이버, 정밀드라이버 세트,  컷터칼( 제품포장을 뜯기위한.. )
• 그리고 구매한 부품들

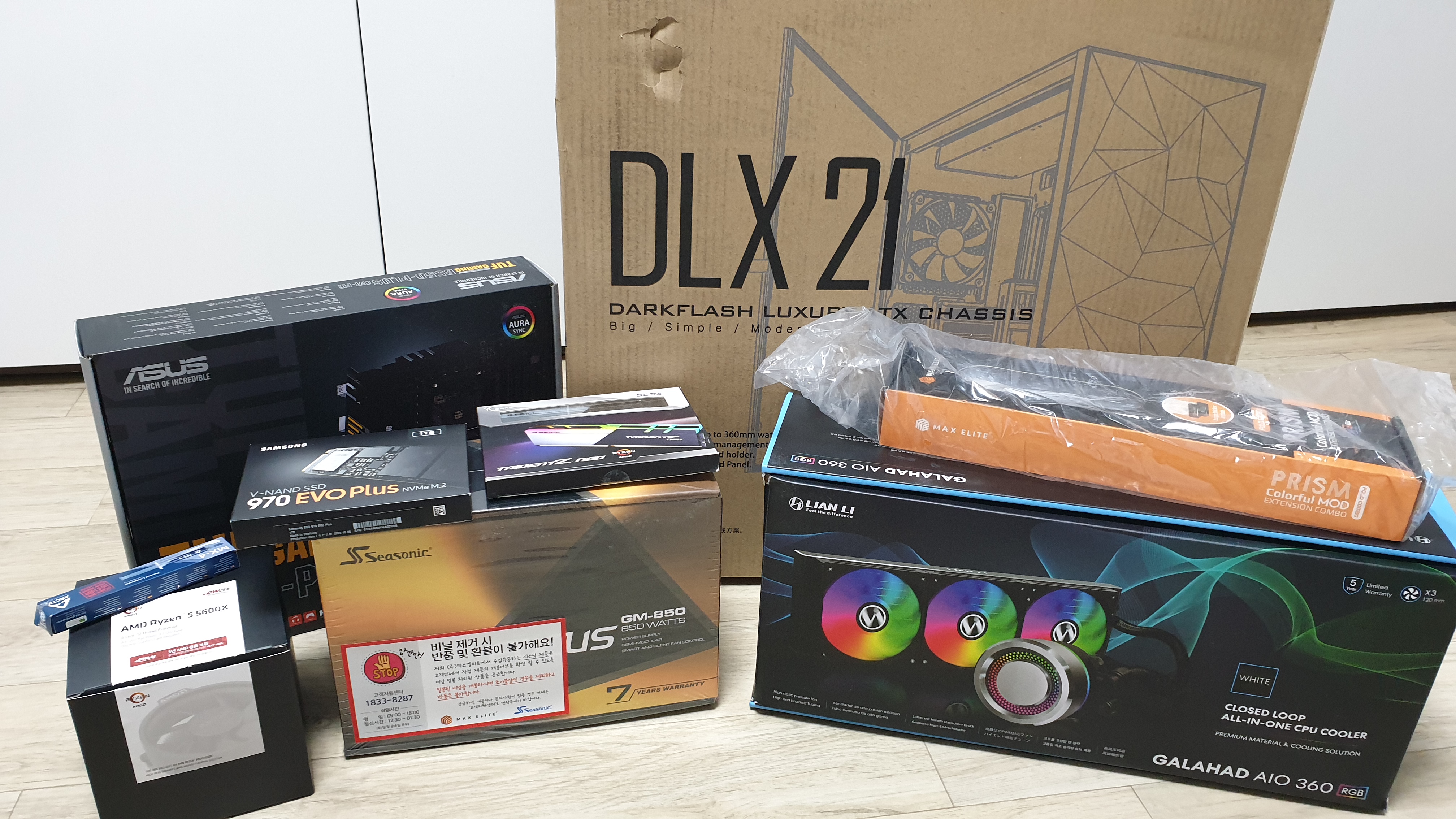

그동안 모아두었던 부품들





메인보드에 CPU 장착

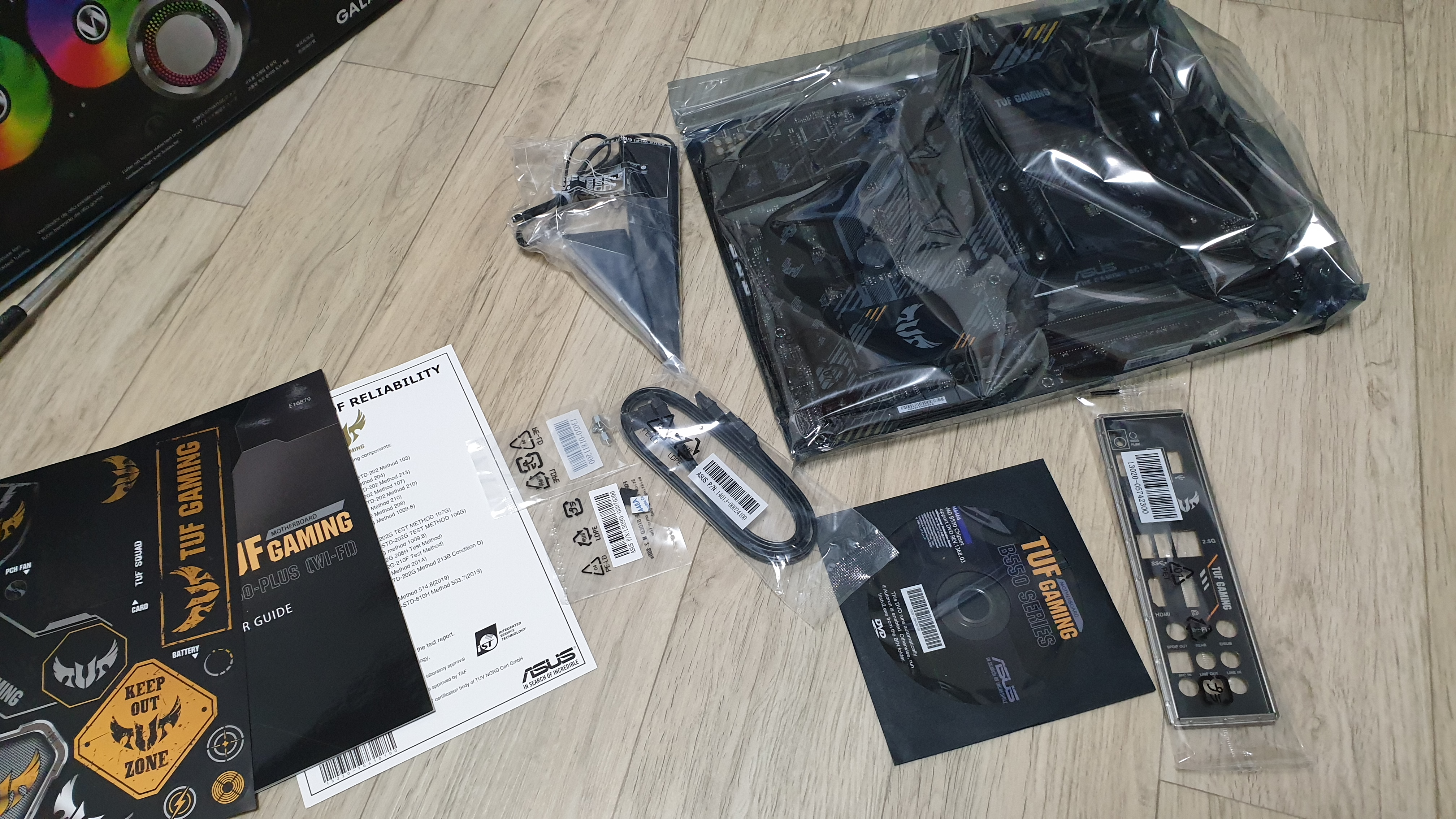

메인보드구성품은 이렇군요

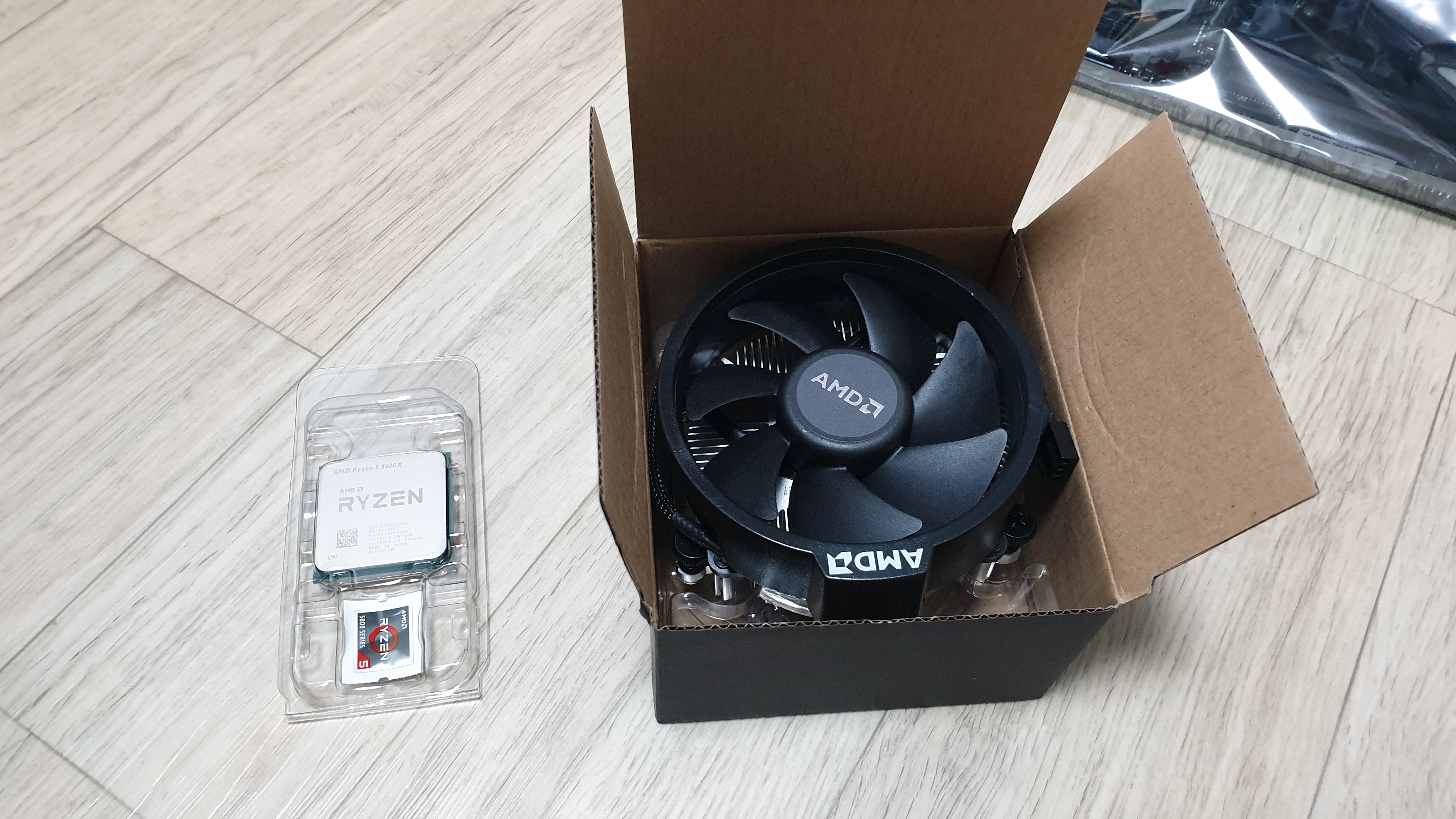

CPU 구성

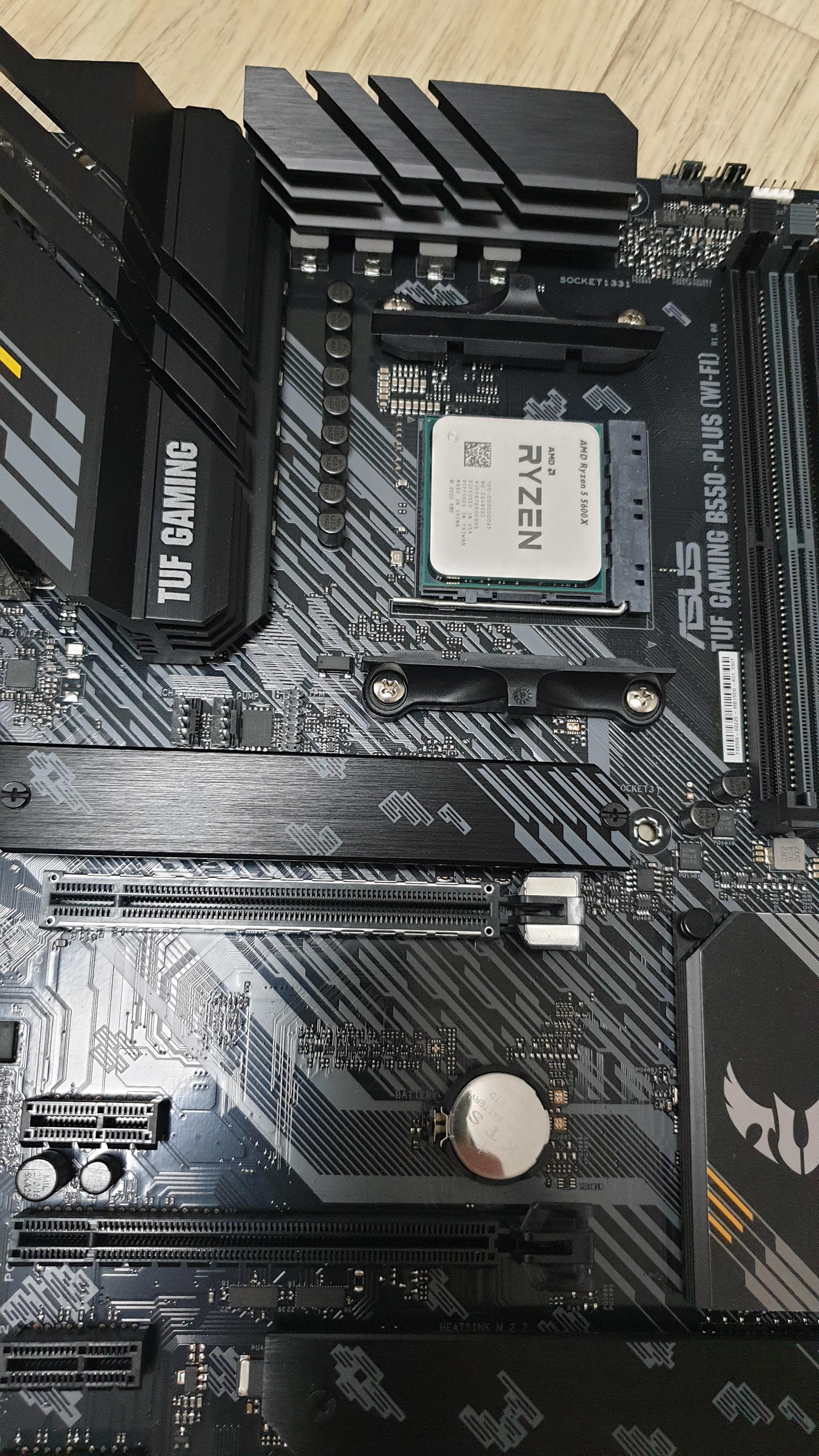

메인보드의 메탈암을 옆으로 빼서 들어주고, 보드의 삼각형과 CPU 삼각형 자리를 맞추어 안흔들리는 것을 확인 후 메탈암을 내려서 눌러주면 됩니다. CPU는 사이드를 손가락으로 잡고 진행하는 것이 좋습니다.

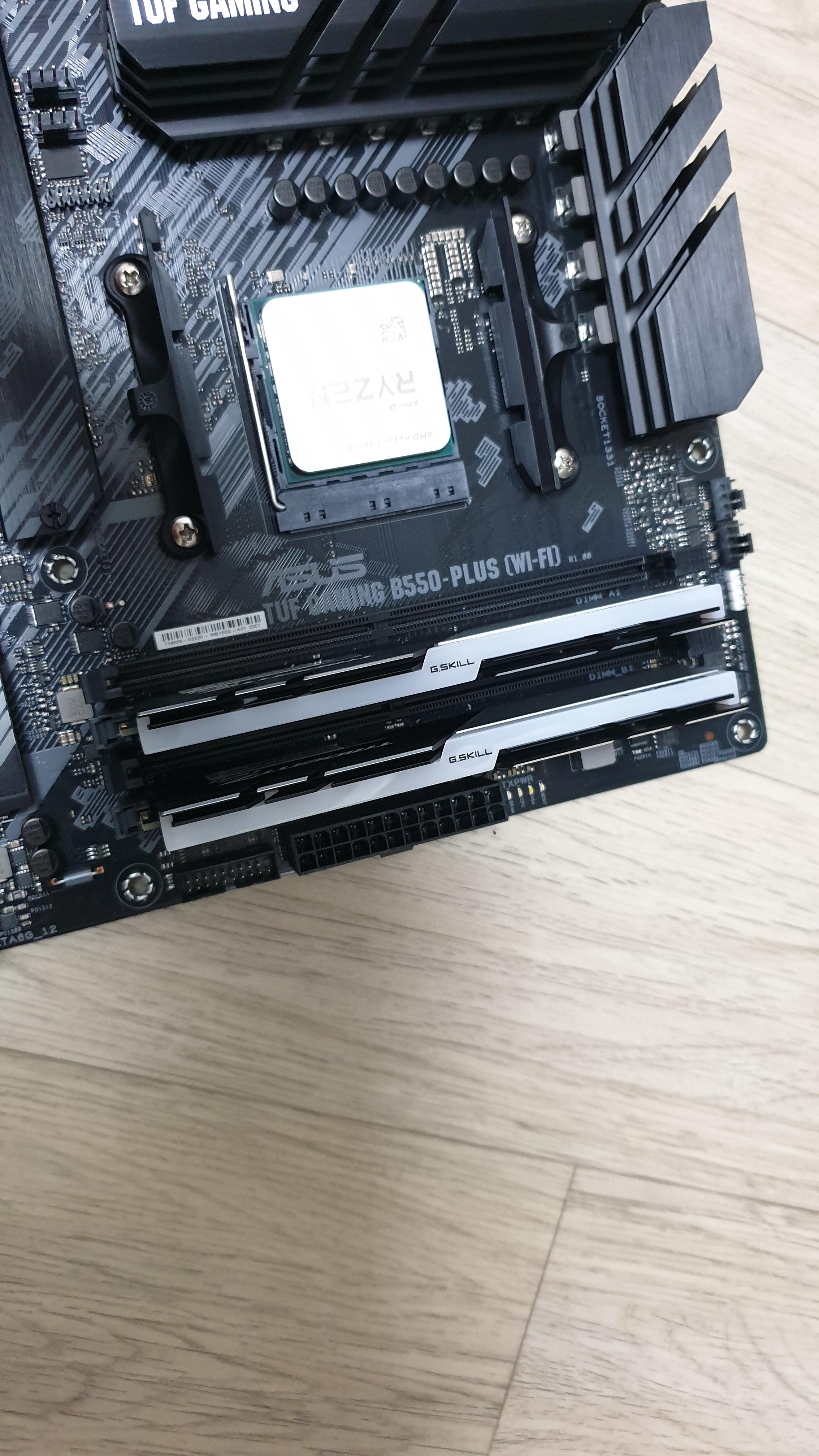

메인보드에 램장착

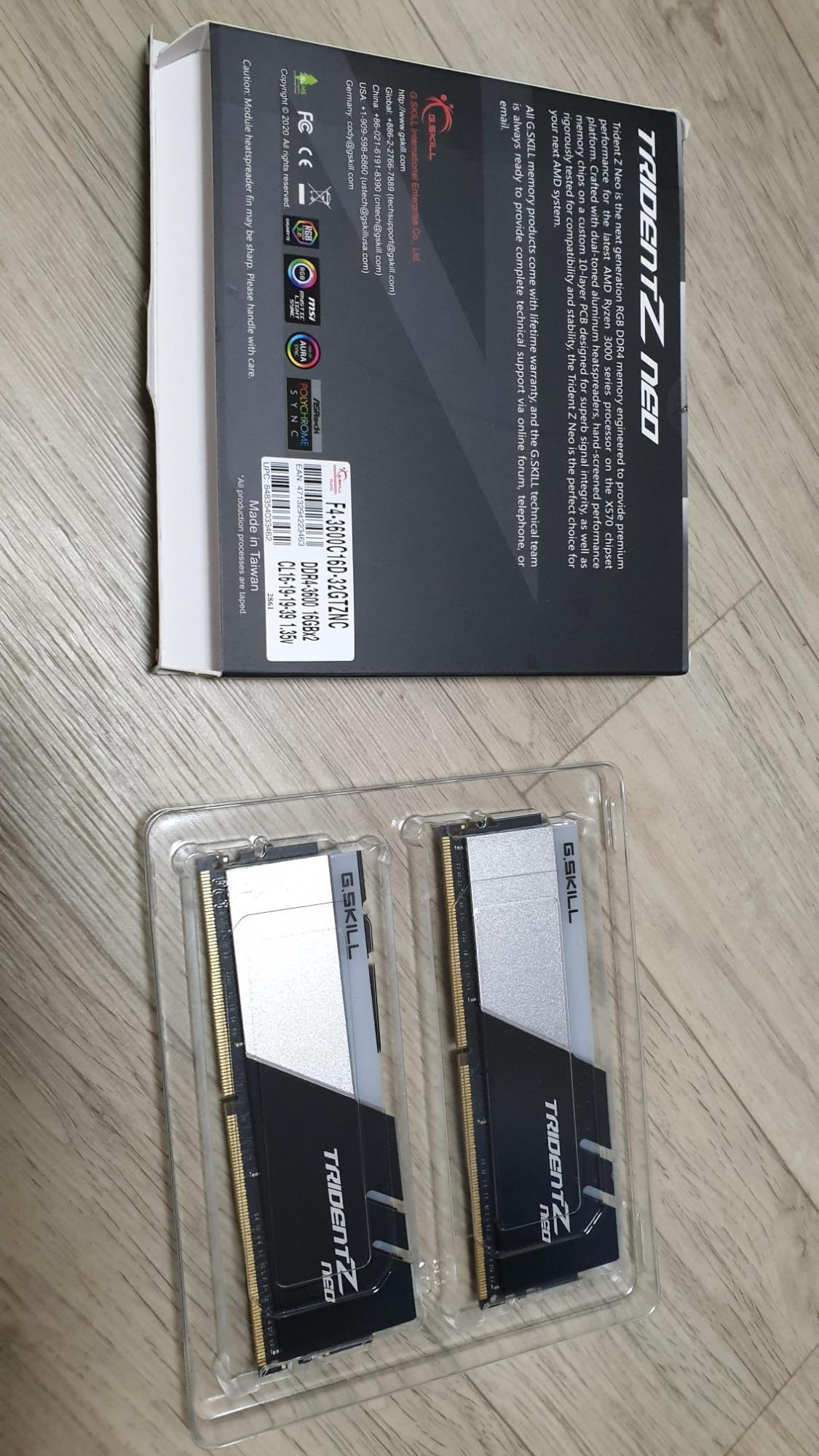

메모리구성은 단촐하네요. 16G 두개

이렇게 보드에 장착 해 주면 되는데요. 보드 메뉴얼에 추천하는데로 2,4번 슬롯을 이용했습니다. 듀얼채널작동때문에 하나의 메모리보다는 듀얼로 구성하는것이 성능면에서 좋다고 합니다. 장착은 슬롯의 양쪽 끝의 걸쇠를 눌러서 풀어주고 램을 제대로 꼿아 누르면 걸쇠가 다시 걸리는 구조로 되어 있습니다.

메인보드에 SSD 장착

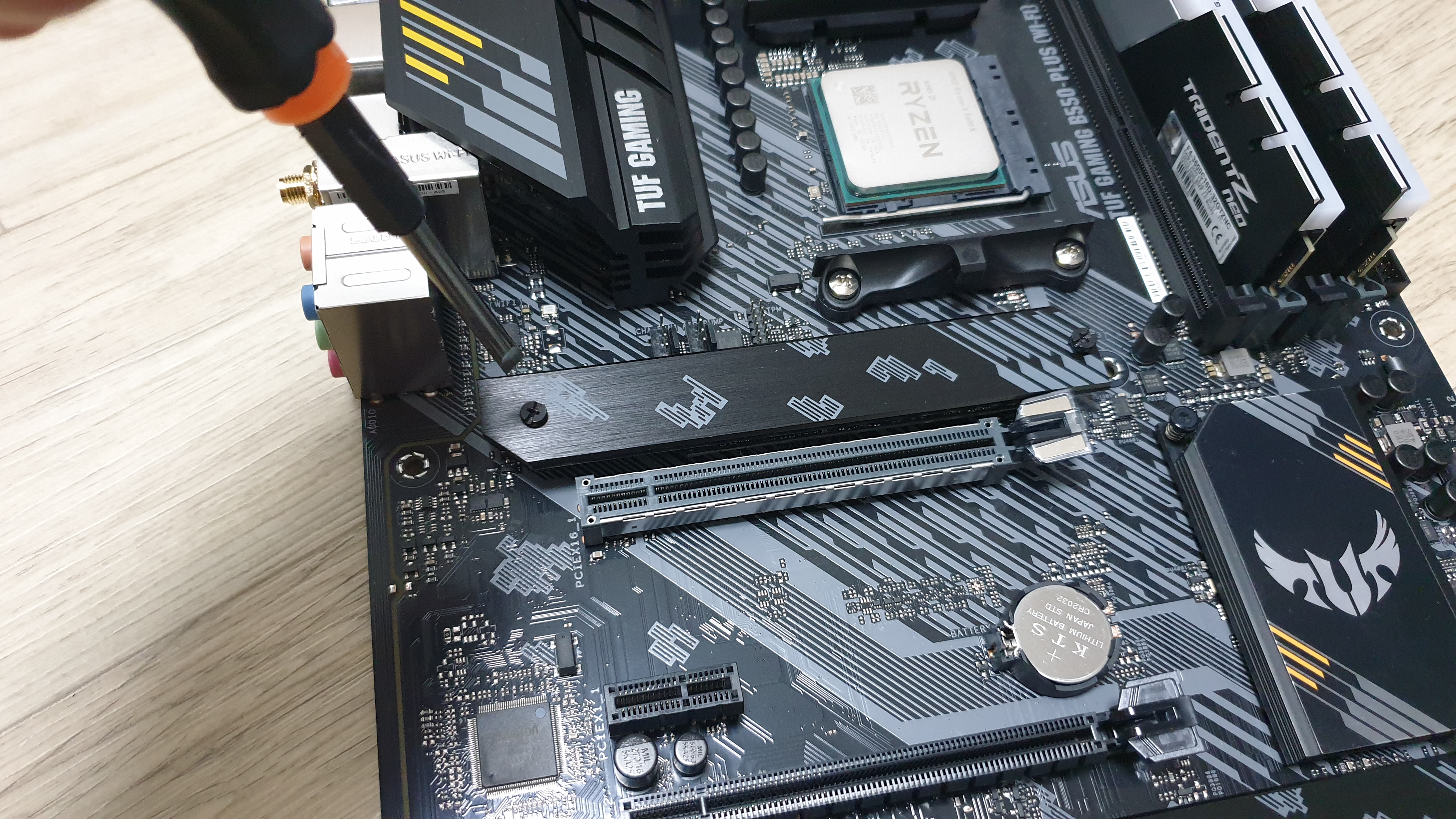

메인보드 m.2 슬롯의 방열판을 드라이버로 돌려 분리 해 줍니다.

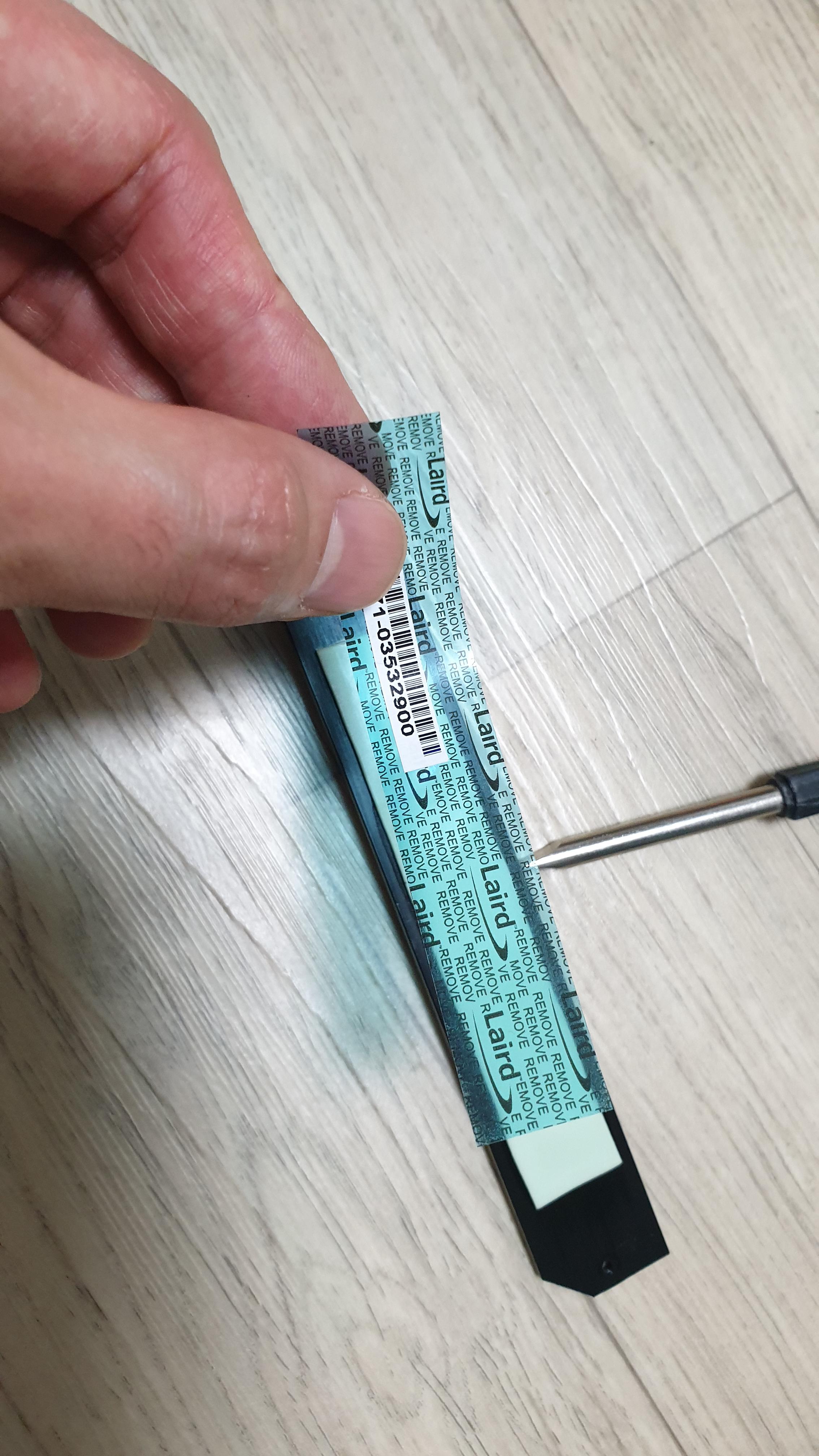

방열판 써멀패드의 비닐을 필히 벗겨주시고

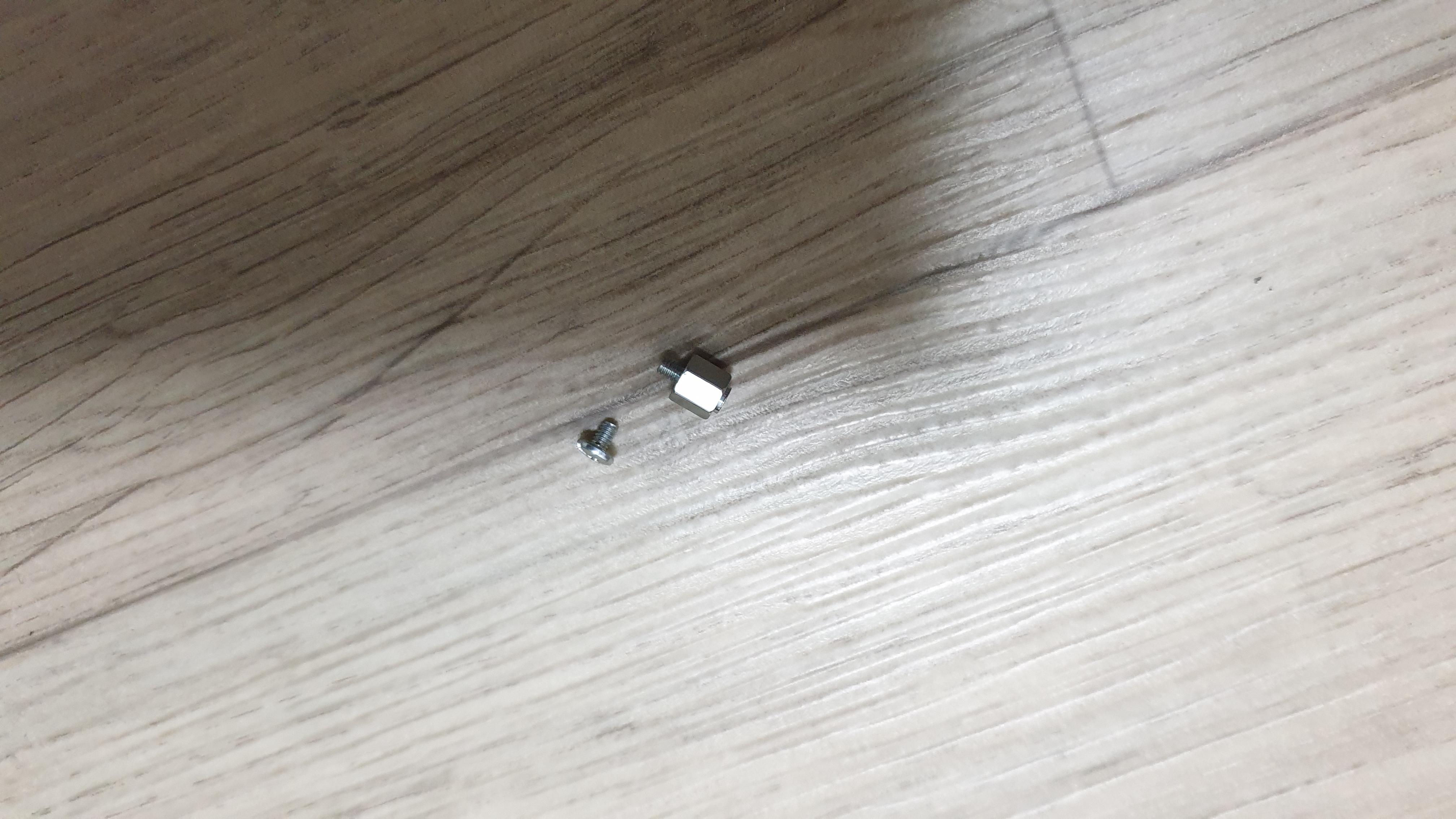

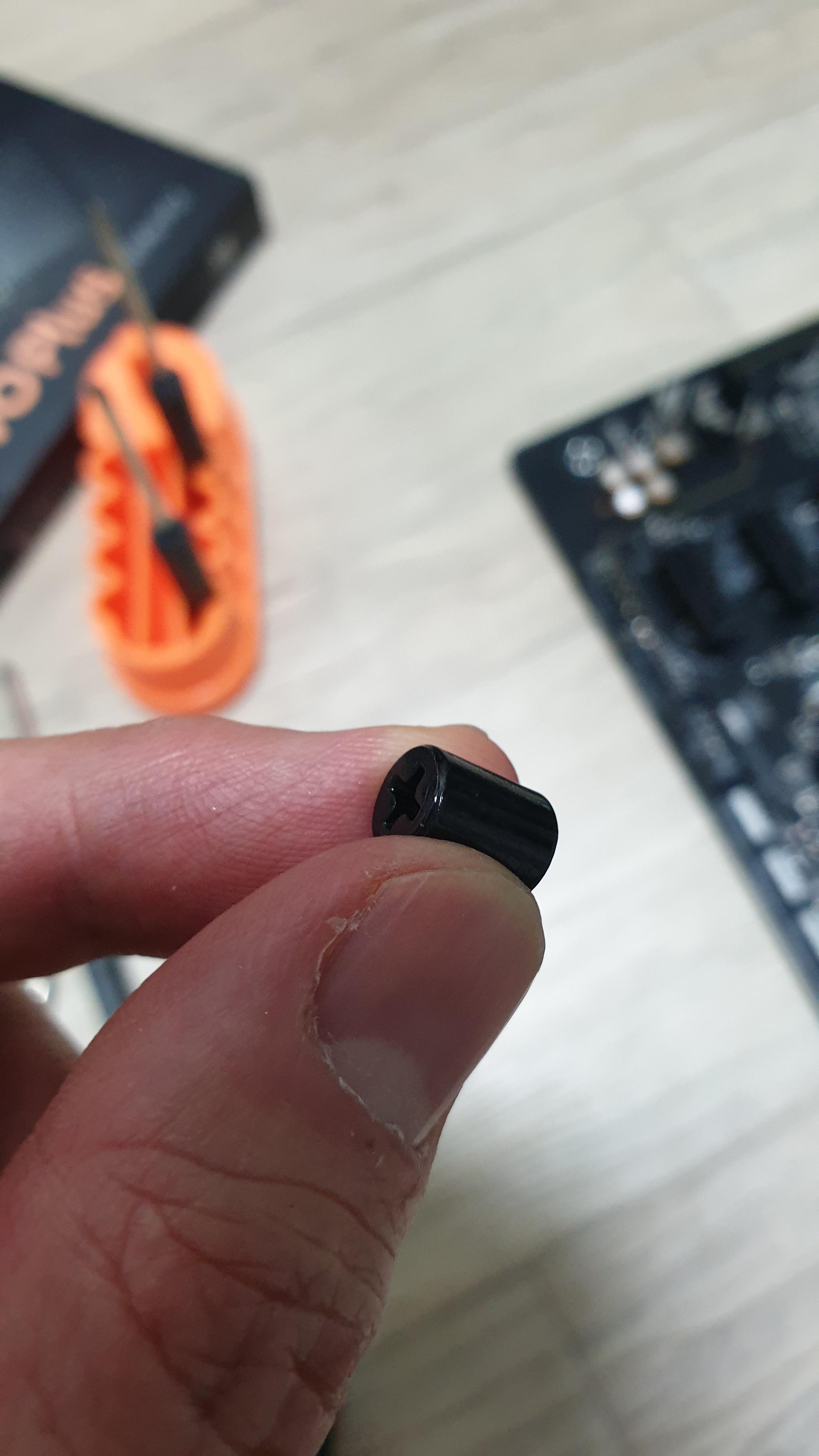

SSD길이 끝에 받쳐주고 조여줄 나사

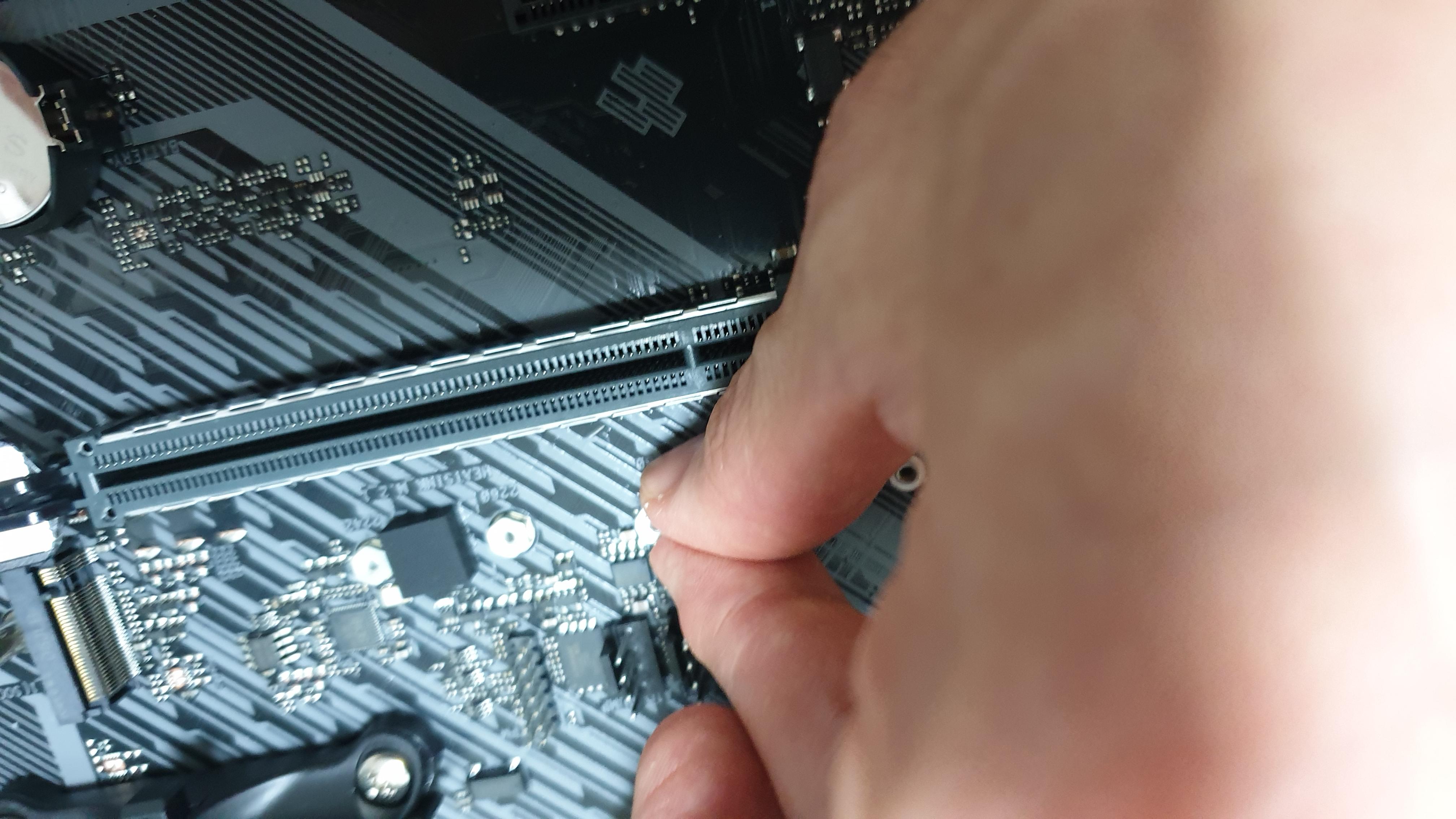

ssd 길이에 맞는 위치에 설치해주고

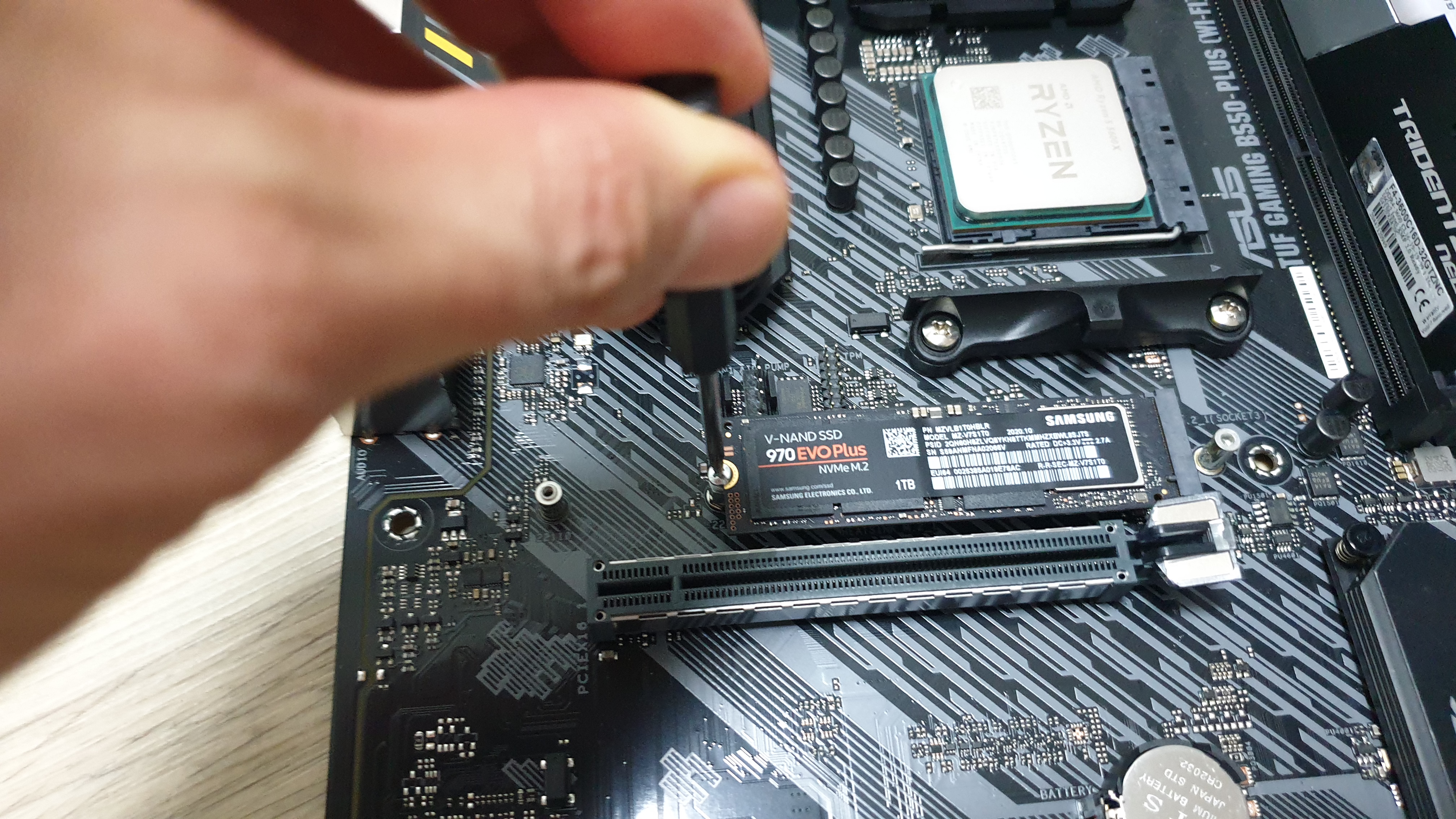

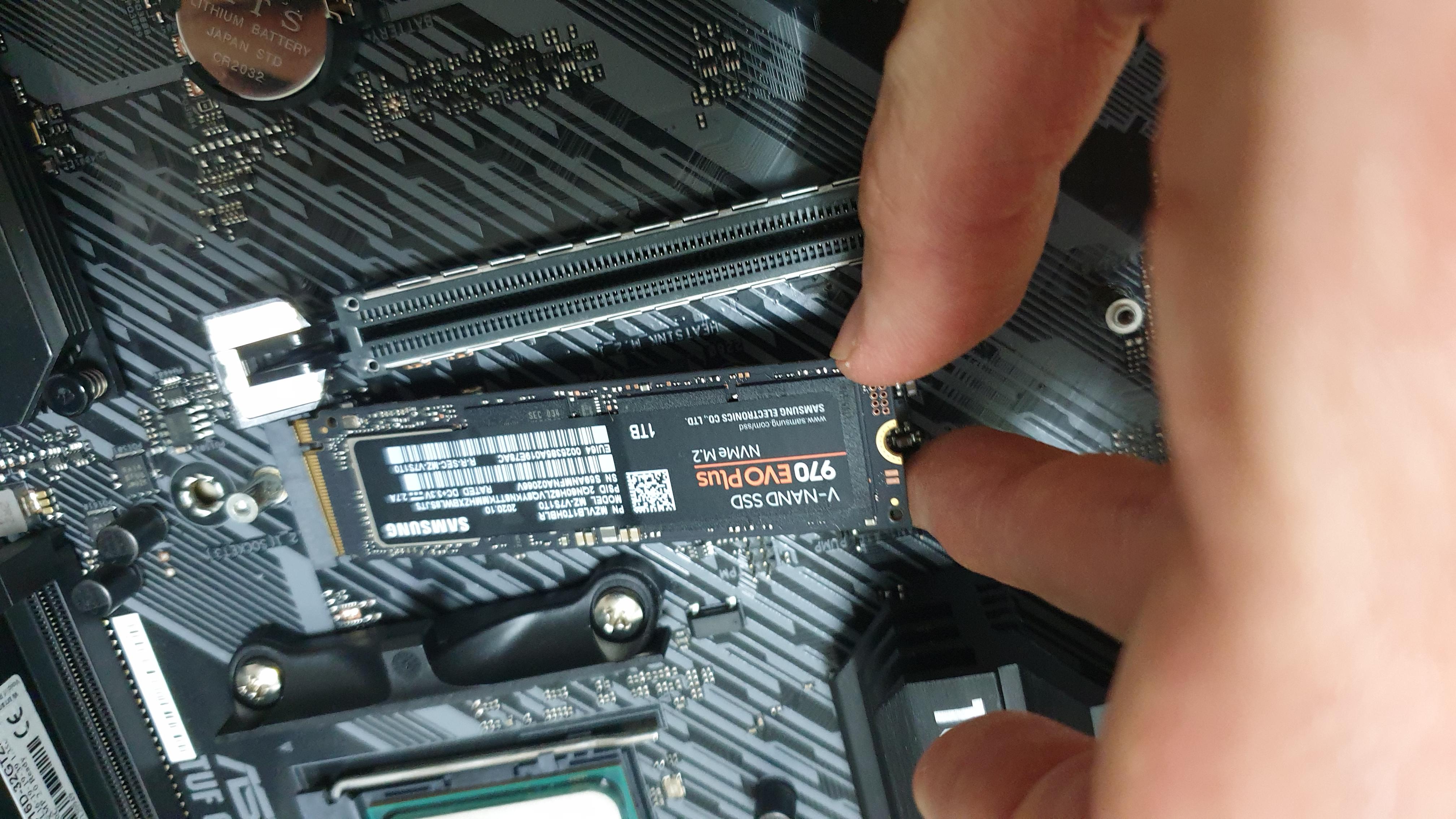

ssd 를 비스듬히 꼿고 나사로 조여주면 됩니다.

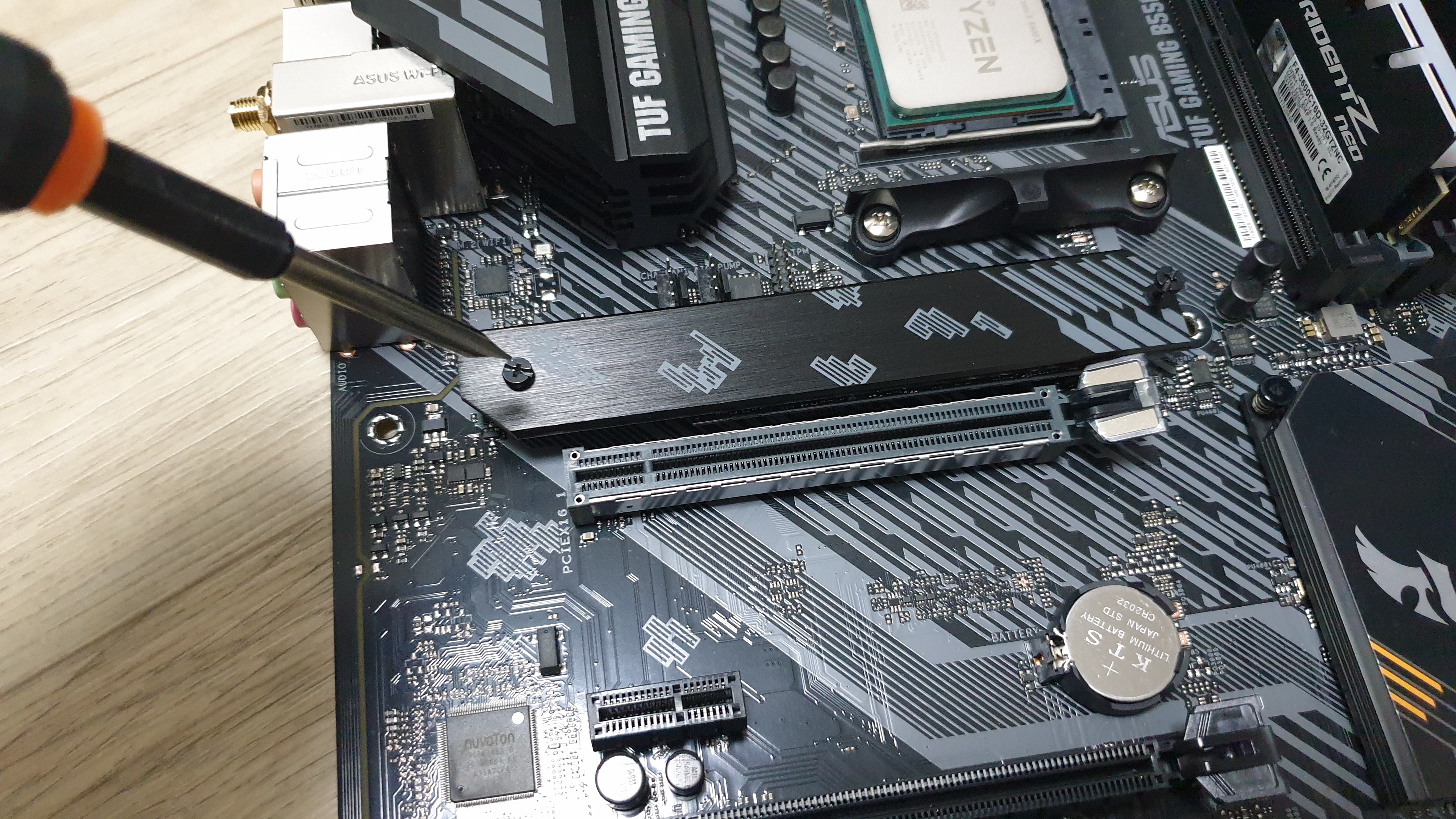

마지막으로 방열판 다시 조립

케이스에 메인보드장착

CPU, 메모리, SSD를 메인보드에 장착하고, 이 보드를 케이스에 장착합니다.

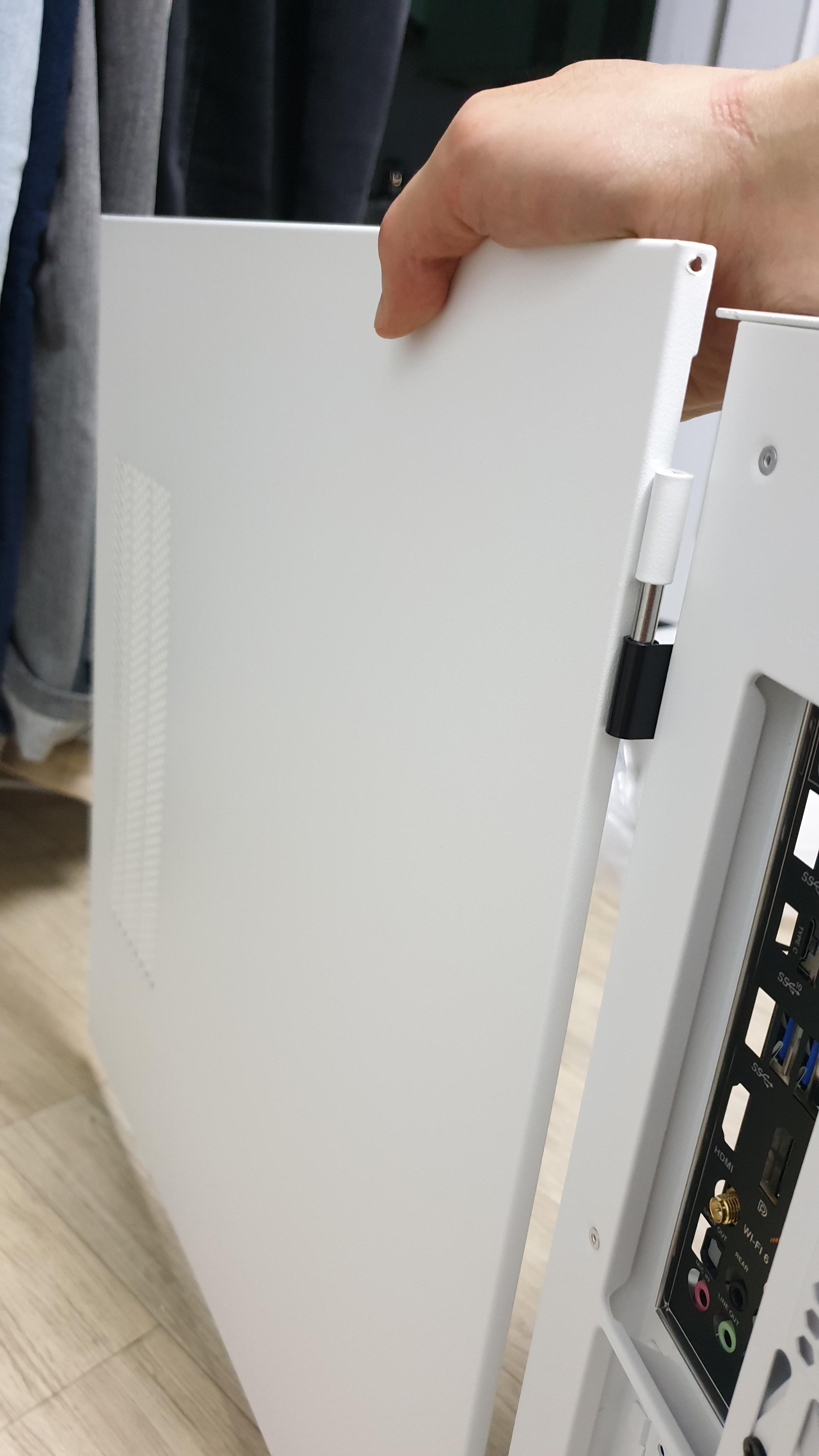

우선 케이스의 양 옆판인 강화유리판과 철제뒷판을 분리 해 줍니다. 90도 이상으로 열어서 위로 올려주면 분리 됩니다.

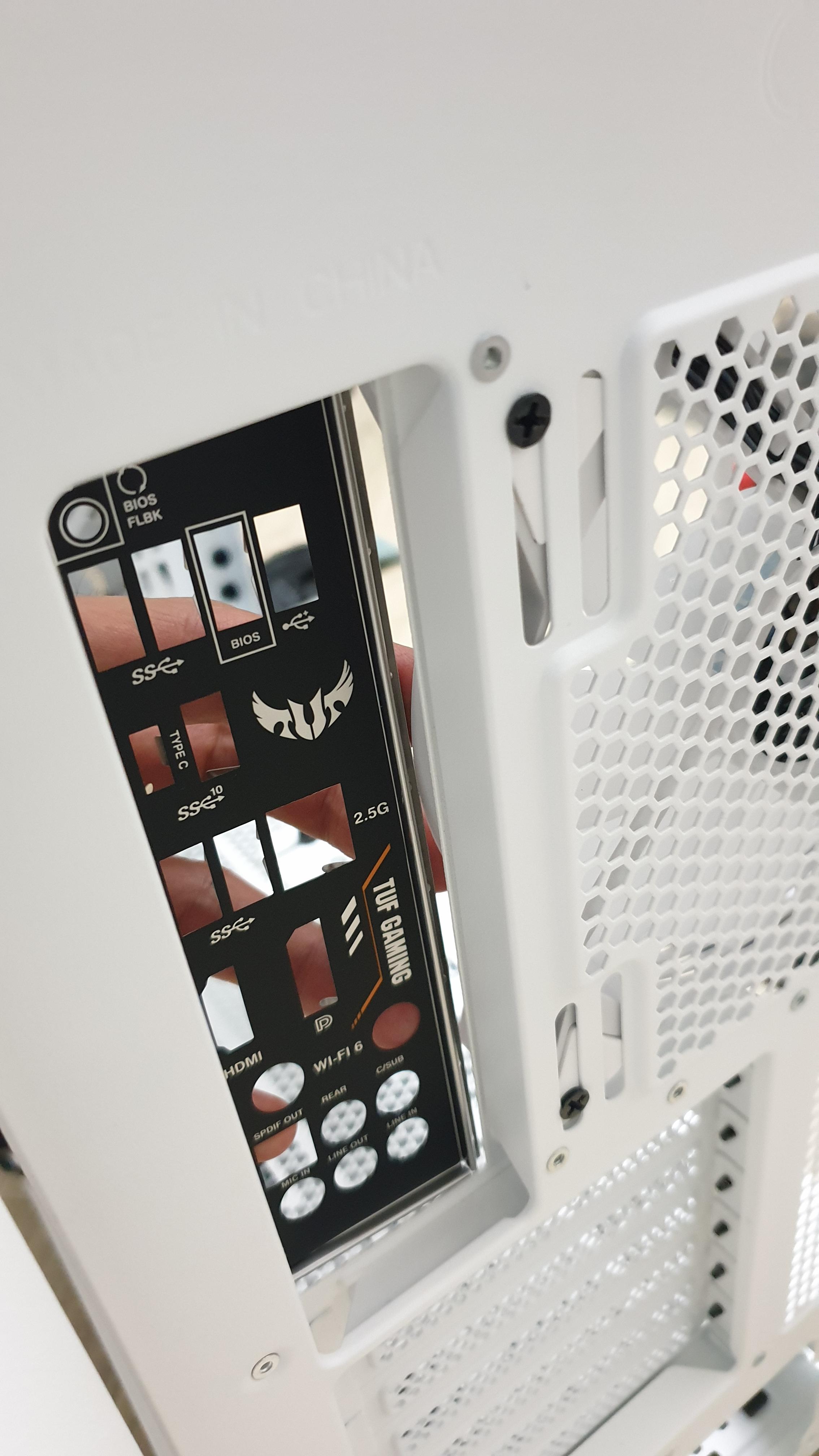

케이스뒷편에 메인보드 백패널을 설치합니다. 꽉 끼어서 백패널 옆의 홈들이 이렇게 걸쳐지도록 합니다.

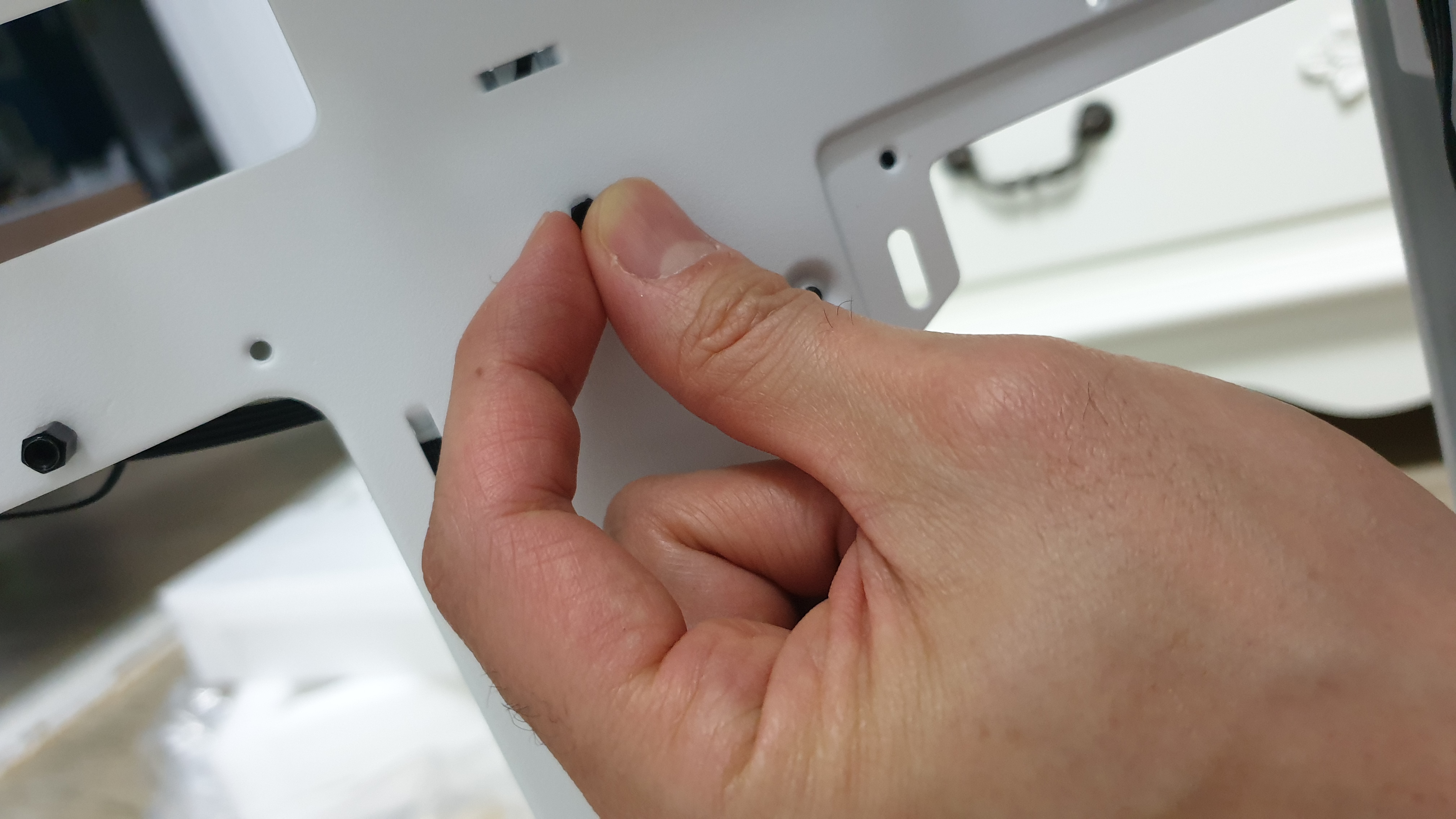

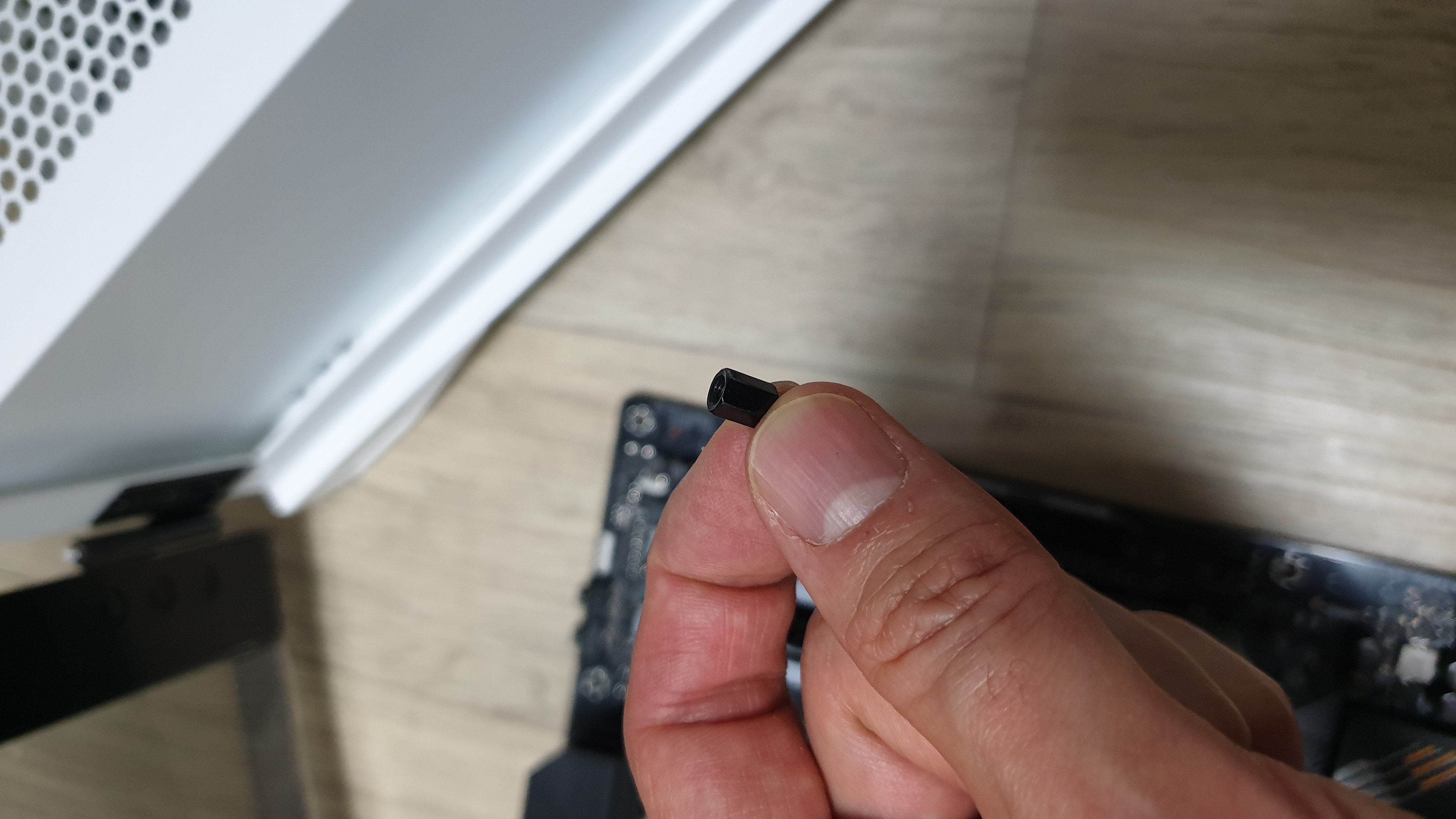

메인보드를 케이스에 고정 하면서 케이스에서 살짜 띄워줄 너츠(?)를 케이스에 꼿아줍니다. 메인보드의 나사 홀에 맞는 케이스 위치에 꼿아주면 됩니다.

이게 손으로는 잘 안됩니다.

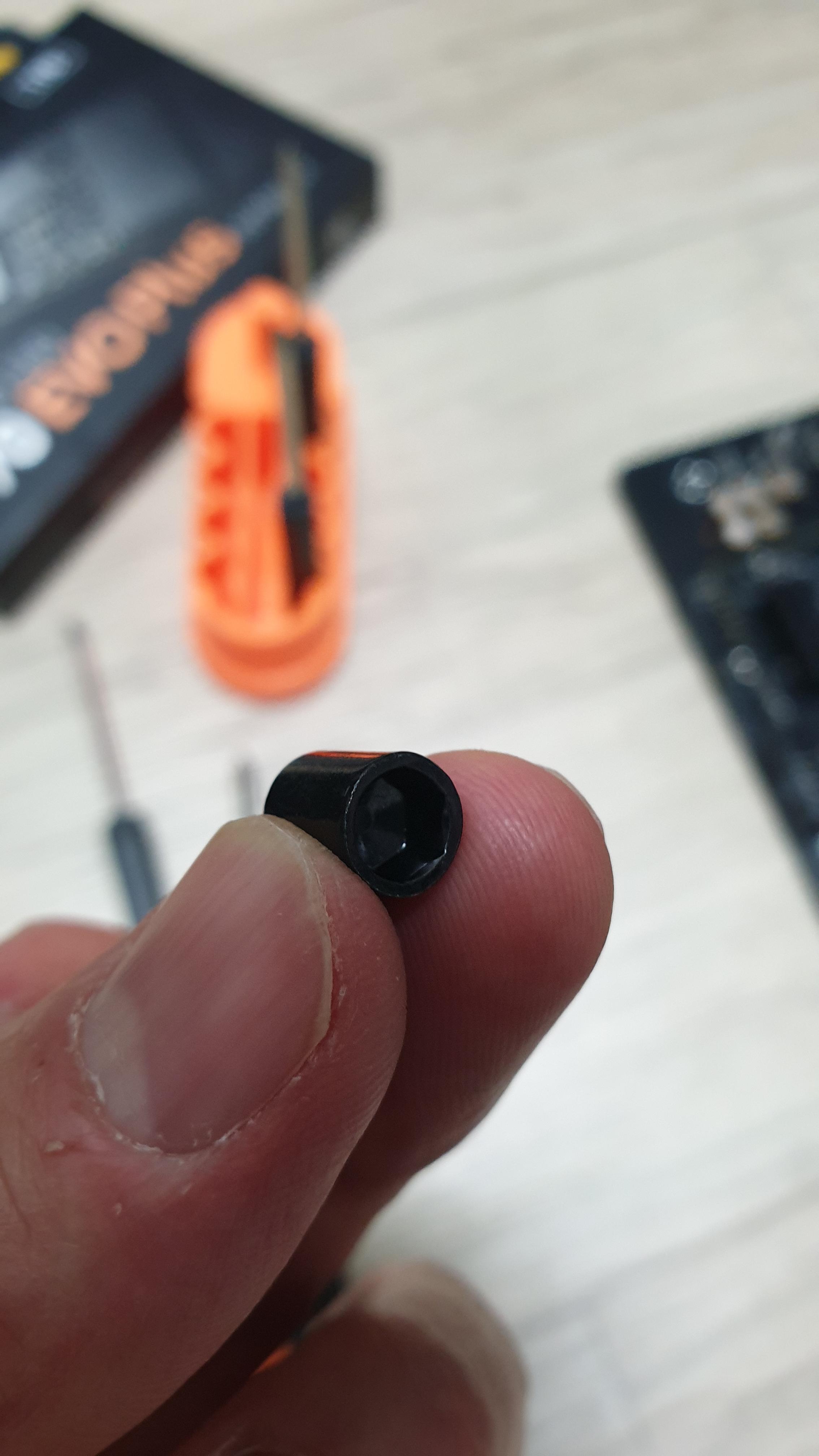

케이스 부속품에 이런한 것이 들어 있는데요. 육각 홈이 파여진.. 이름은 잘 모르겠네요

이것으로 위 그림의 케이스고정용 너츠(?)를 조여주면 됩니다. 육각 홀을 끼고 십자드라이버로 돌려주시면 됩니다.

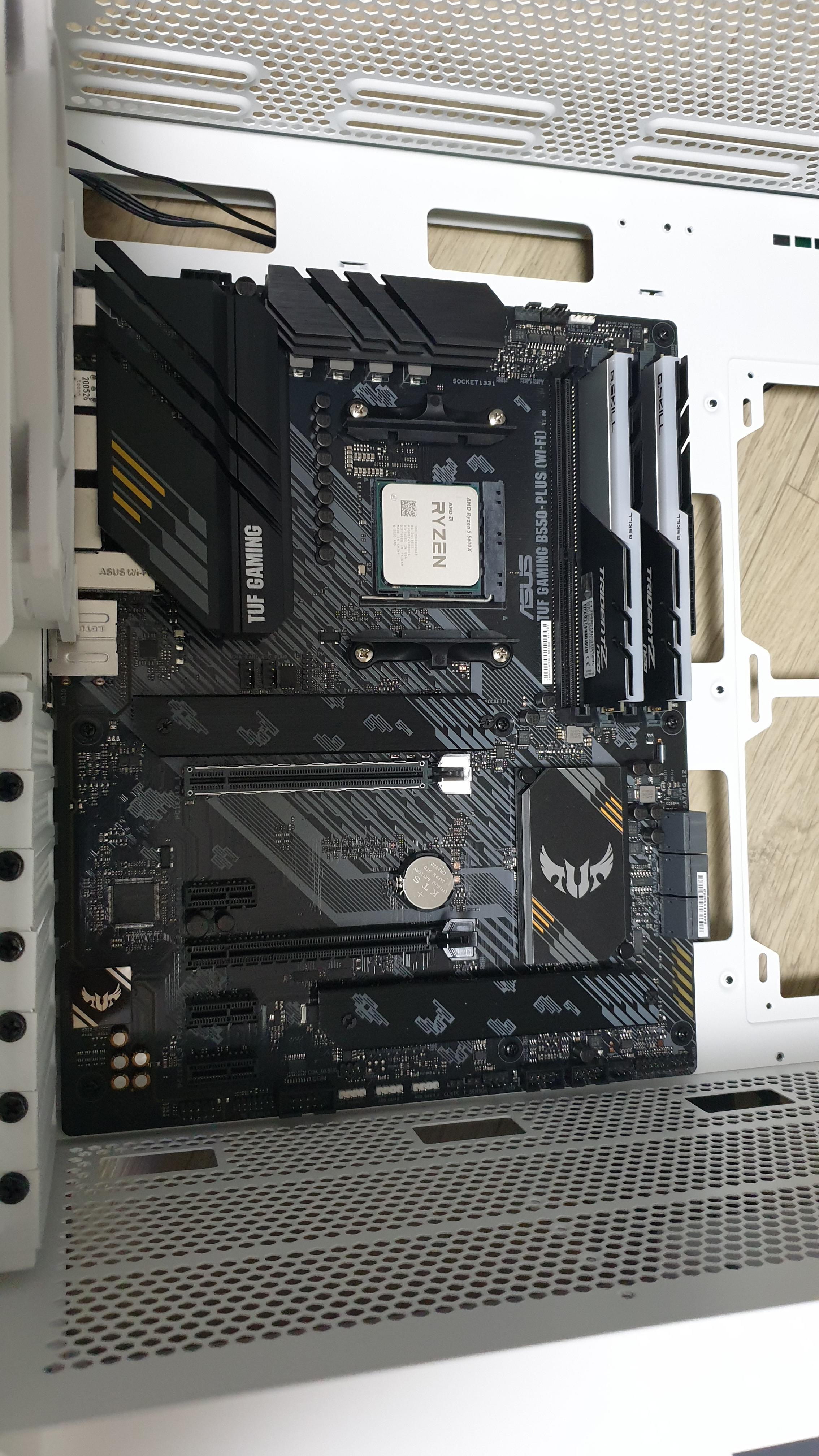

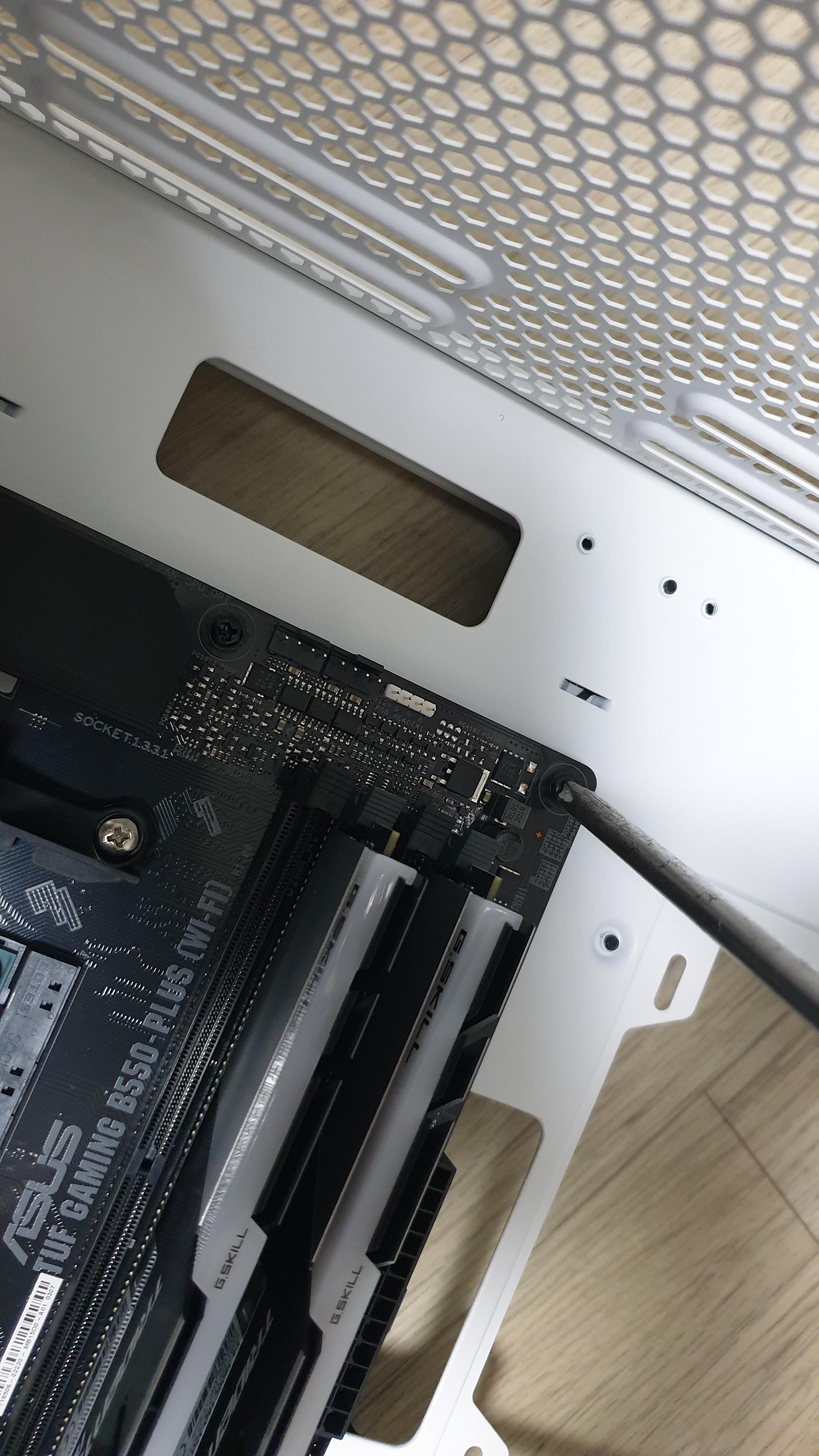

그위에 메인보드를 올려 나사로 주여주면 끝!!

수냉쿨러 장착

수냉쿨러는 이번이 처음이라 아래 정보를 보고 설치 했습니다. 써멀은 당구장표시스타일로!

CPU 써멀도포방법

수냉쿨러 설치방법

4세대 라이젠을 지키는 원탁의 기사, 리안리 갤러해드 AIO 360 ARGB

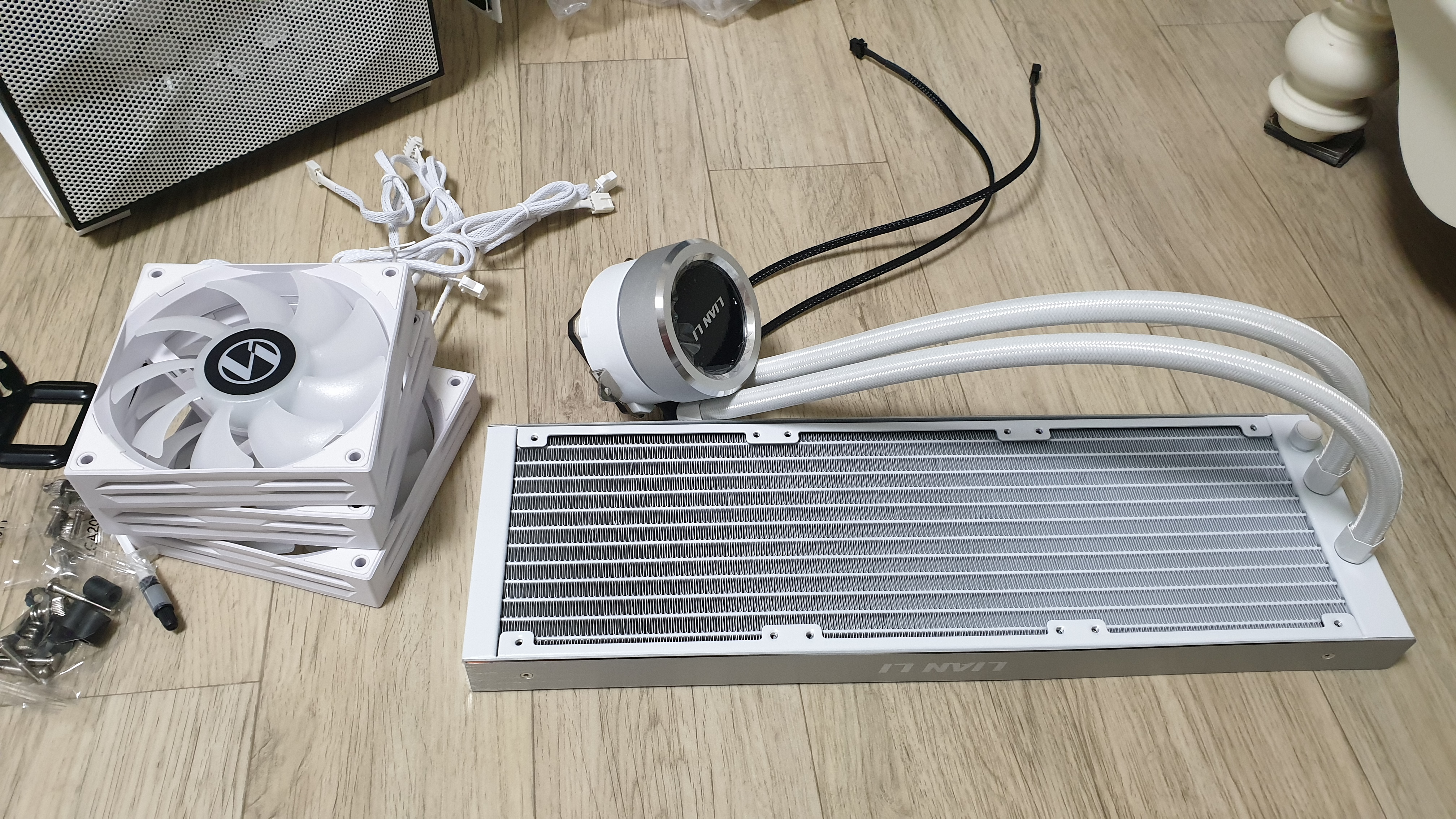

구성품들

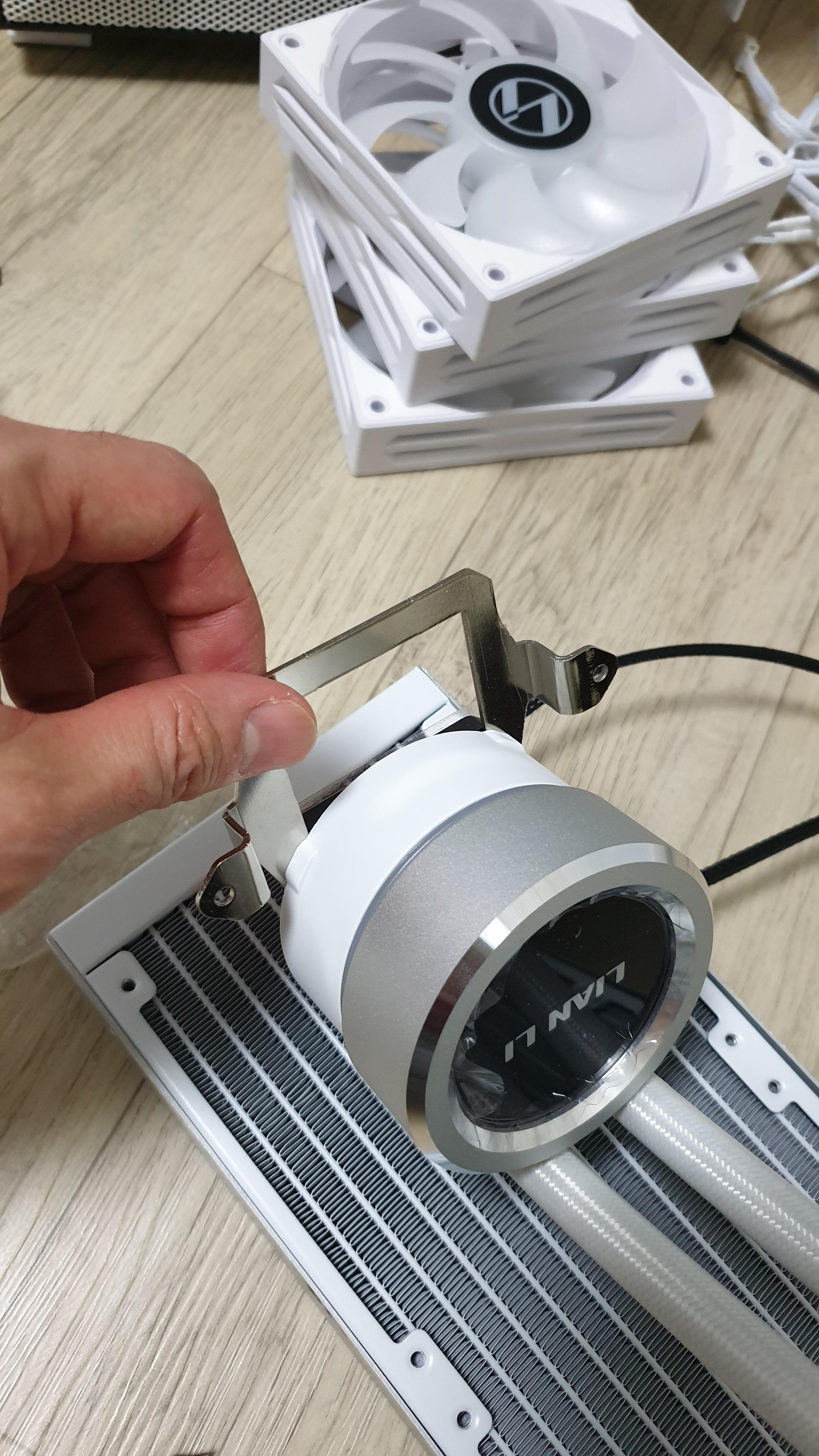

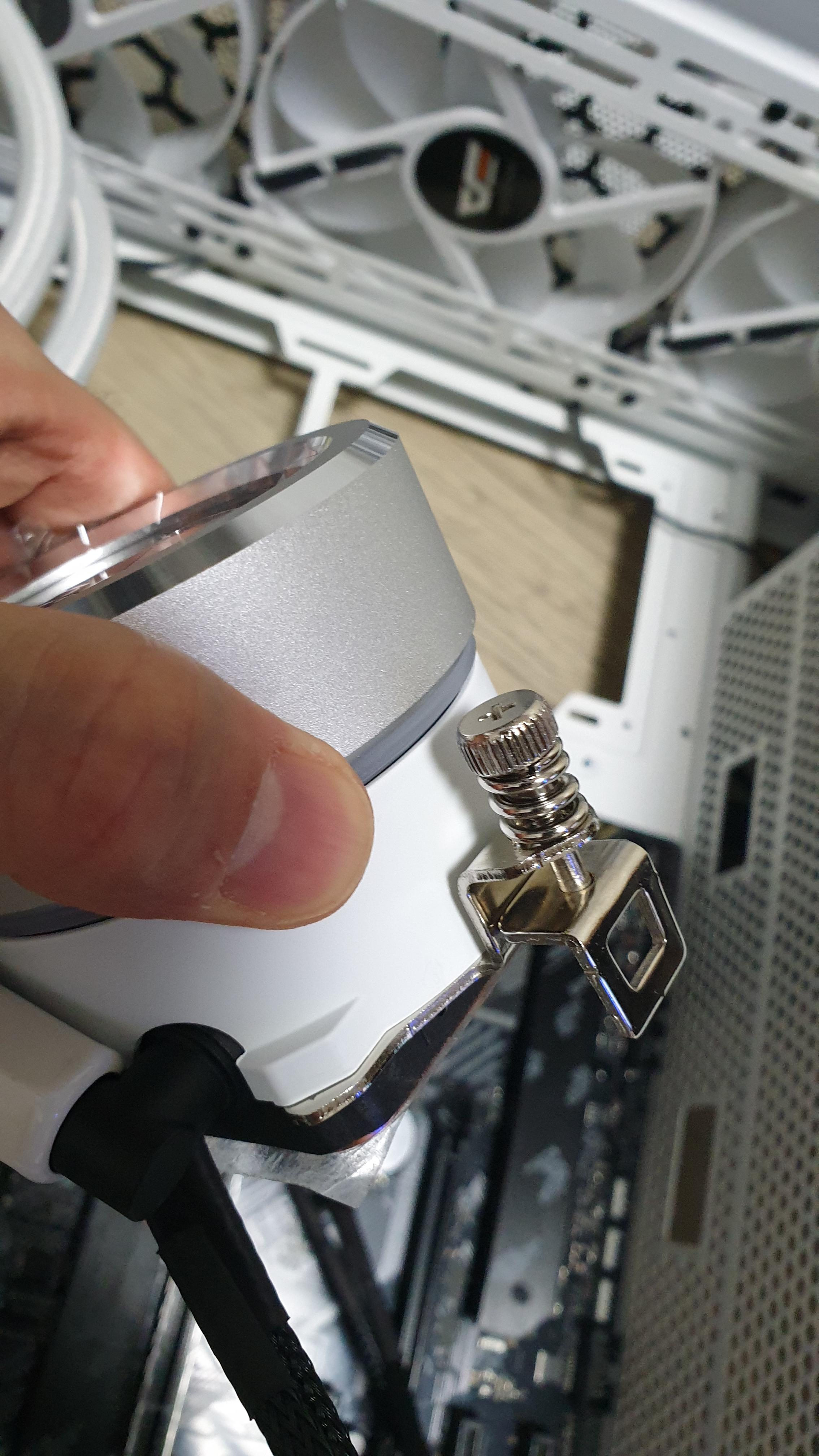

브라켓을 AMD 용으로 교체 했습니다. 이 브라켓의 경우 그대로 넣다보면 살짝 걸리는부분이있는데 거기서 좀 조절해서 넣어주면 잘 들어갑니다.

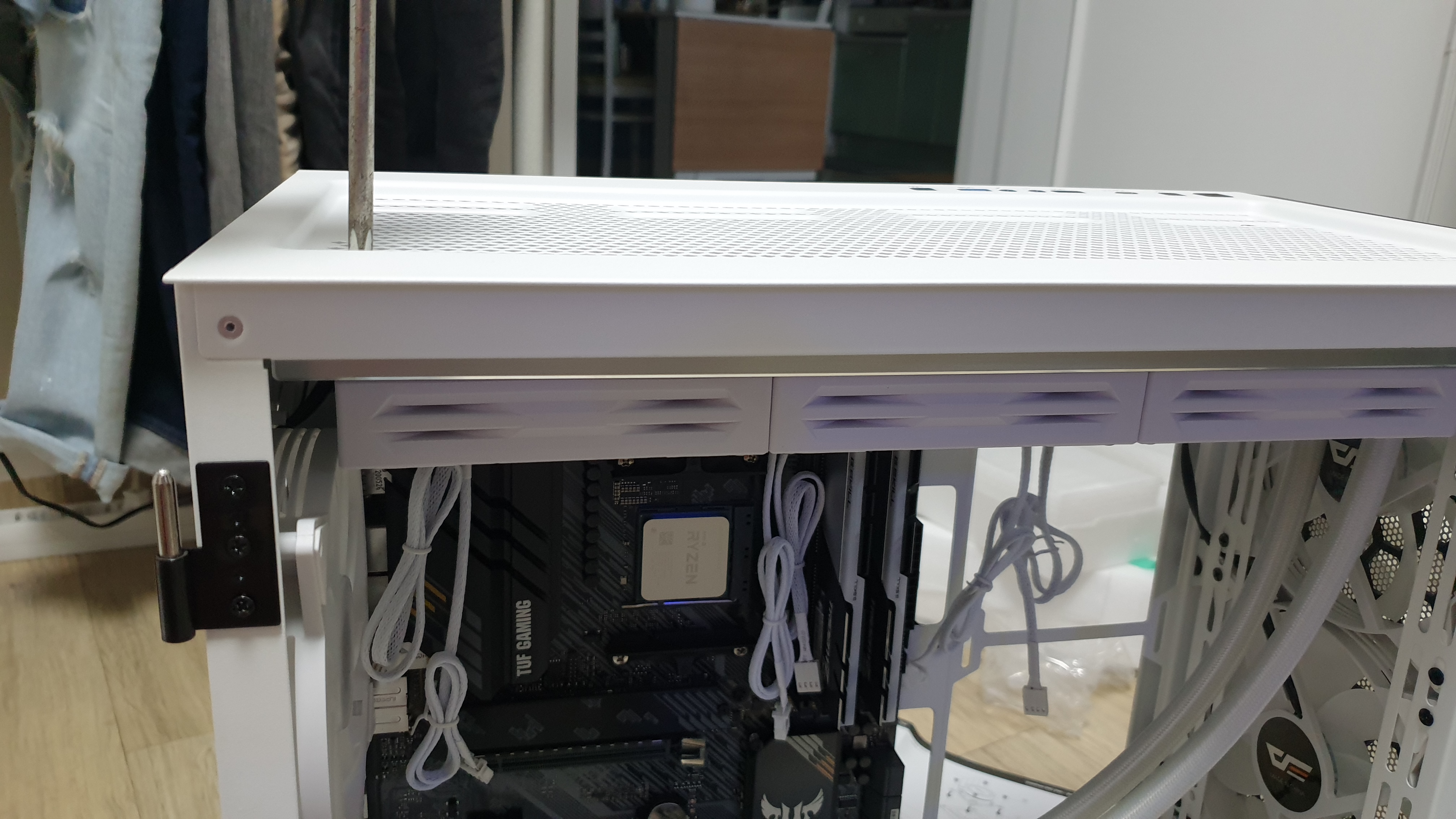

라디에이터에 쿨러를 설치한 후 케이스 상단에 라디에이터 설치. 케이스의 전면은 흡기, 상단과 뒷면은 배기로 사용됩니다.



위 동영상의 당구장 표시 방식으로 써멀을 도포해주고, 쿨러의 비닐을 벗기고 CPU에 장착!!

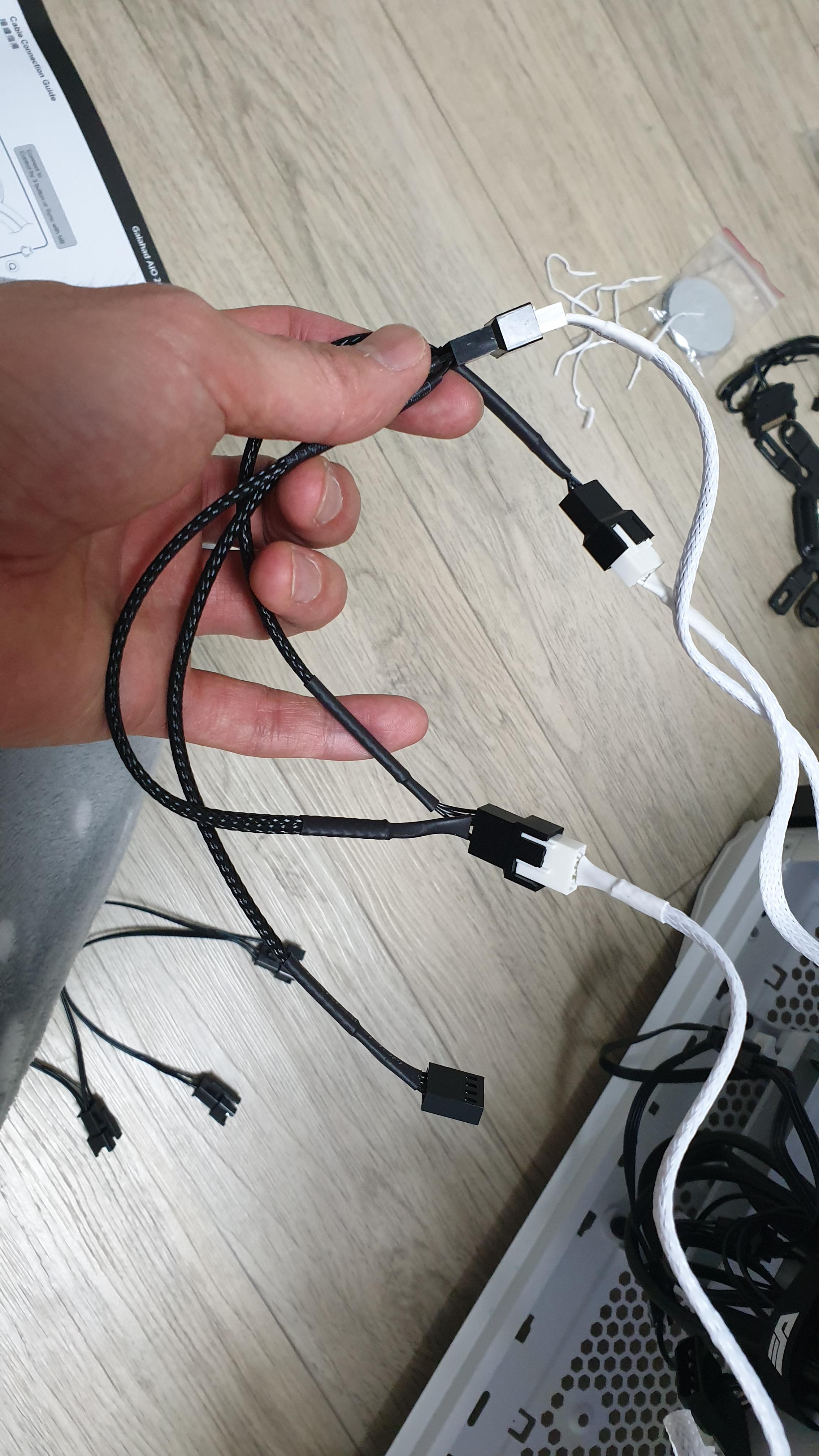

팬전원

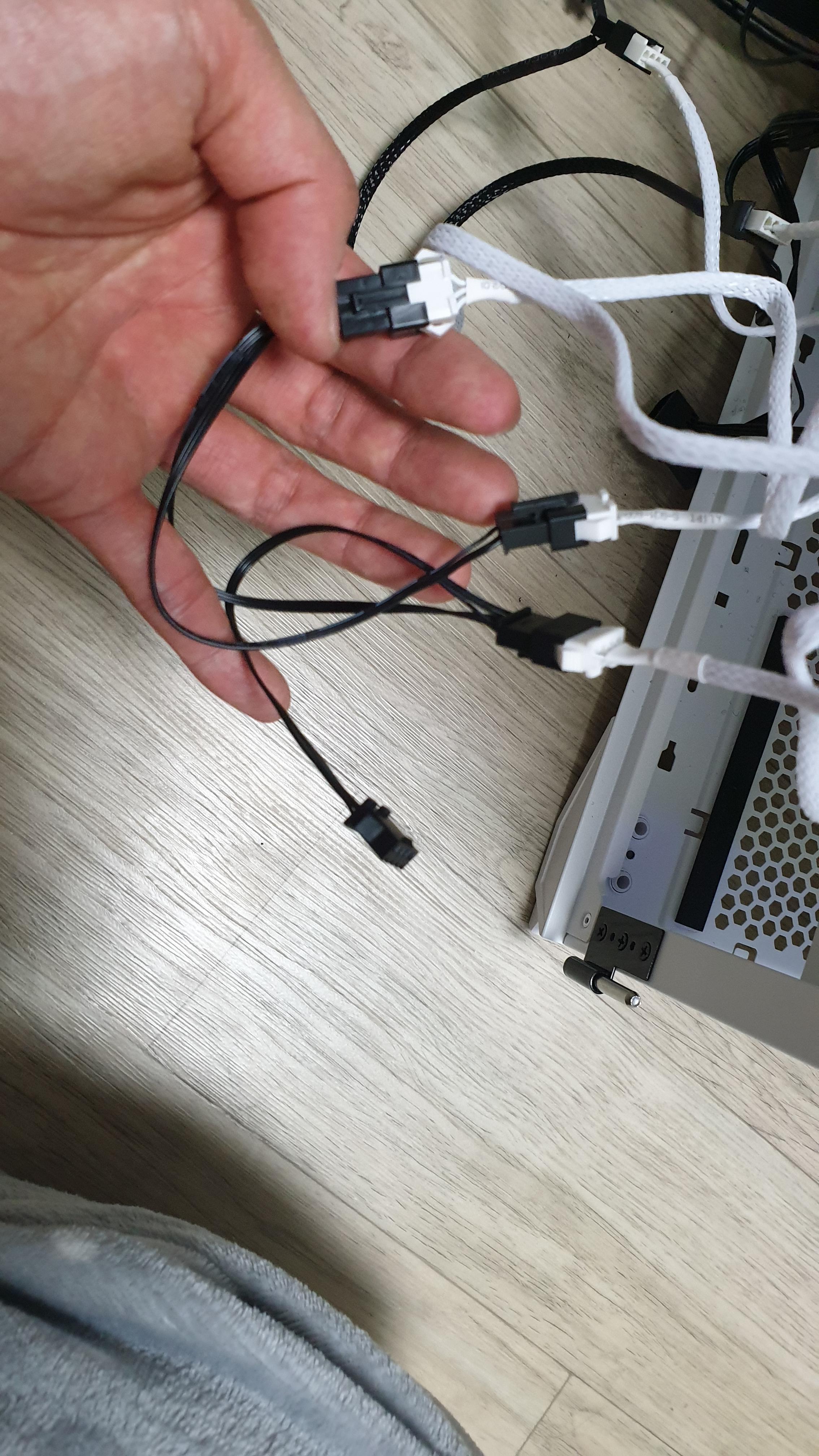

팬 RGB 연결 케이블

메인보드(ASUS TUF B550-PLUS WIFI)와의 연결을 정리하면

  CPU_FAN <-> 쿨링팬 전원

  AIO_PUMP <-> 워터블록 전원

  RGB_HEADER <-> 쿨링팬+워터블럭 RGB 케이블

메인보드 메뉴얼 링크



그리고 수냉쿨러 워터블럭의 경우 보통 3시방향으로 설치하는데, 저는 램과의 간격도 그렇고 해서 9시방향으로 설치했습니다.

파워서플라이 연결, 메인보드와 케이스 연결 그리고 선정리

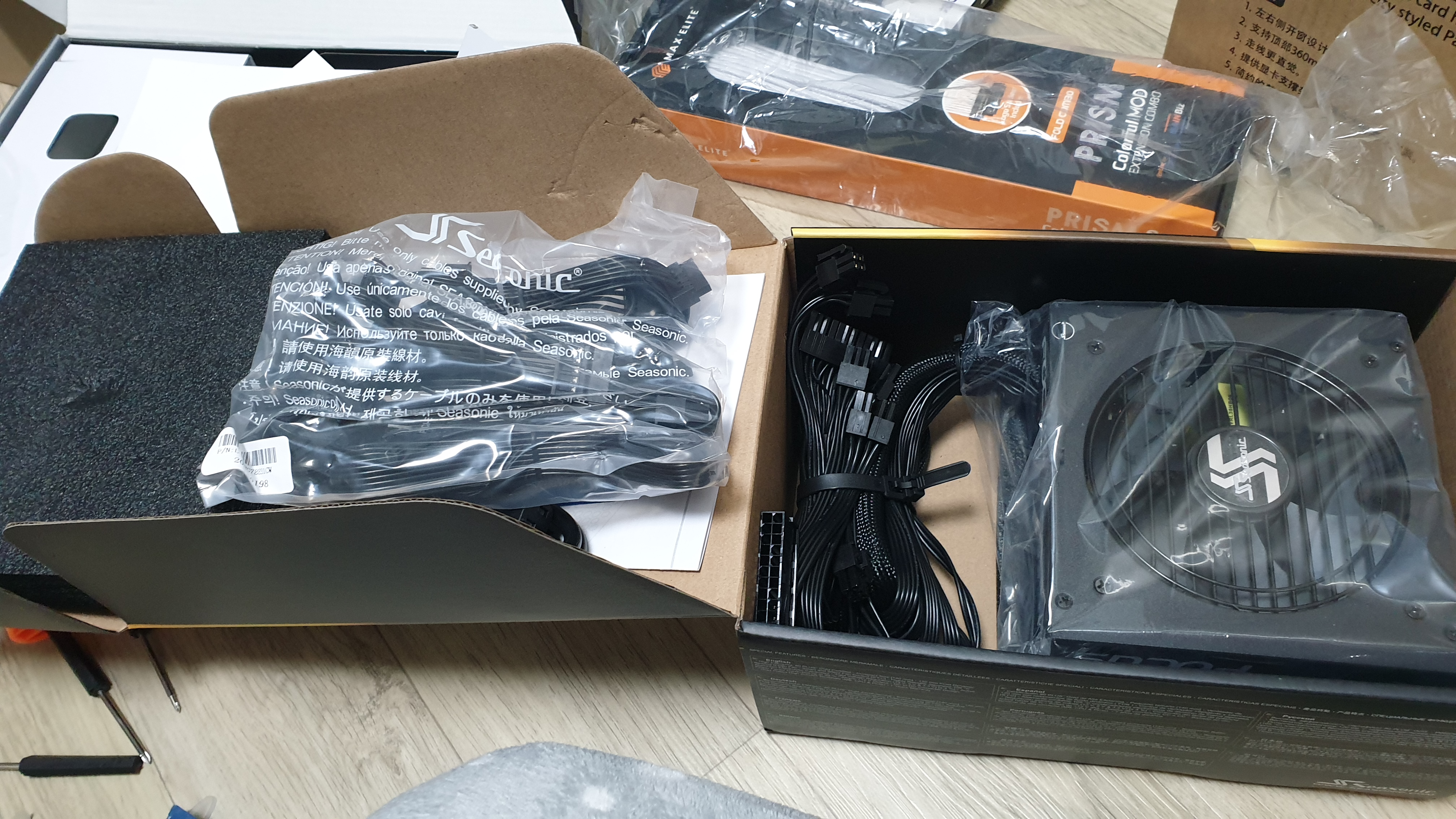

파워서플라이구성품

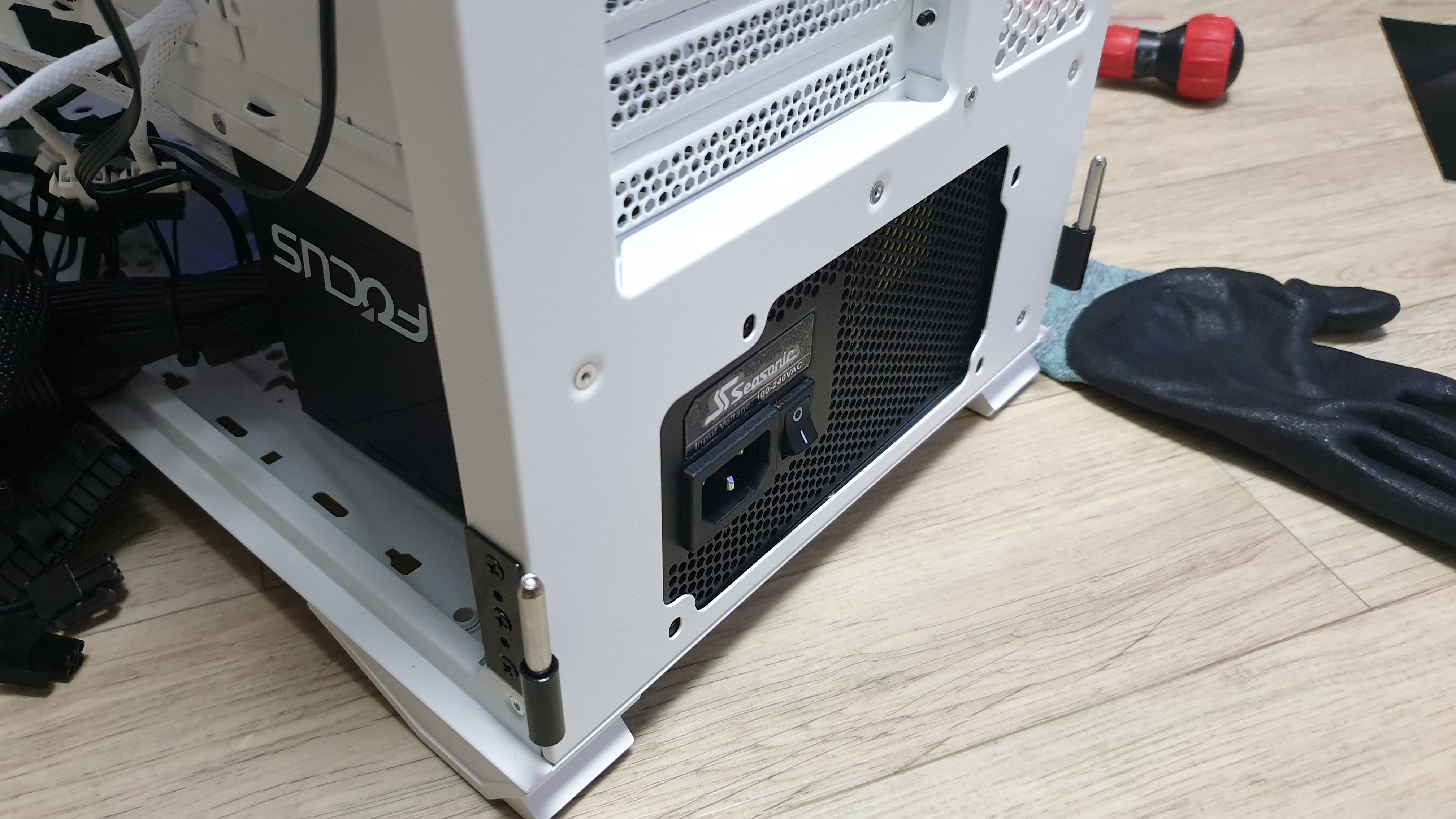

사진처럼 연결하여 파워서플라이 팬이 바닥에서 흡기 후 피씨 뒷면으로 배기하는 방향으로 설치 했습니다.

정신없이 조립하다보니 사진을 찍지 못했는데 케이스버튼에 필요한 연결, 전원부와의 연결을 해 주었습니다.

메인보드 메뉴얼 링크

케이스와 메인보드 연결

• 전원버튼
• 리셋버튼
• USB일반
• USB3
• USB3.1 - 해당보드가 지원하지 않아 연결 할 수 없었습니다.
• 스피커
• 마이크
• 케이스팬 LED 버튼 - 보드가 아닌 케이스팬과 연결 해주었습니다.
• 메인보드 비프스피커 연결

파워서플라이 연결

• 메인보드 - 슬리빙케이블 24pin - 24pin
• 비디오카드 - 슬리빙케이블 pci-e 6+2pin - pci-e 6+2pin 1개 연결
  • 기존 2070 rtx 그래픽카드 사용
• 시스템팬전원 - Molex 케이블1개 연결
• CPU - 슬리빙케이블 8pin - cpu 8pin 1개 연결

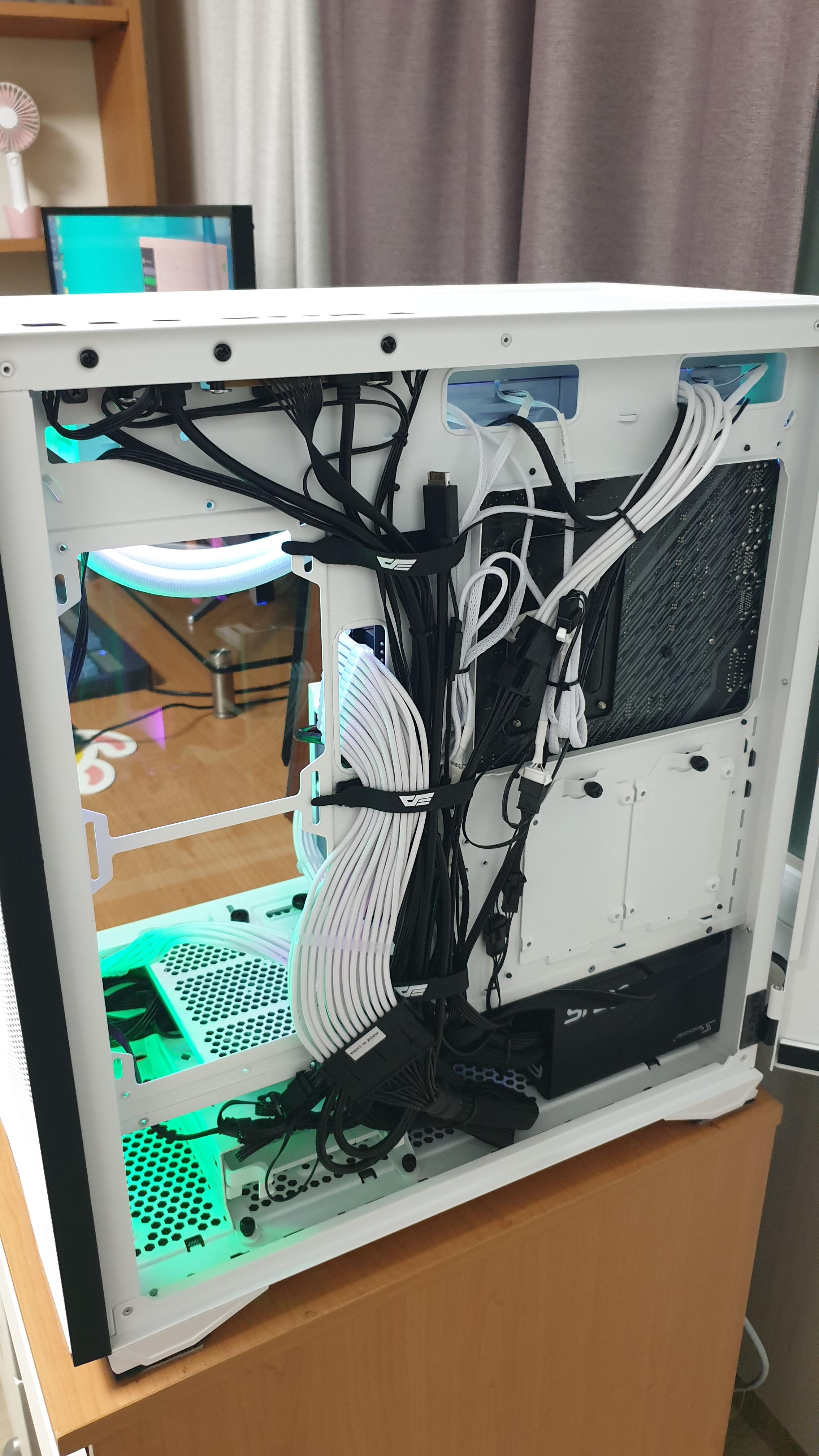

마지막으로 선정리를 이렇게 하고, 앞쪽에는 슬리빙케이블만 나오게 했습니다.

메인보드 바이오스업데이트, 그리고 1차 조립완성

1차조립 후 부팅을 했으나 부팅이 되지 않았습니다.

한가지 놓친것이 B550 보드에 라이젠 4세대 CPU 사용 시 에는 메인보드 바이오스업데이트를 해주어야 합니다.

바이오스업데이트 방법

ASUS TUF GAMING B550-PLUS (Wi-Fi) 메인보드 최신바이오스 업데이트

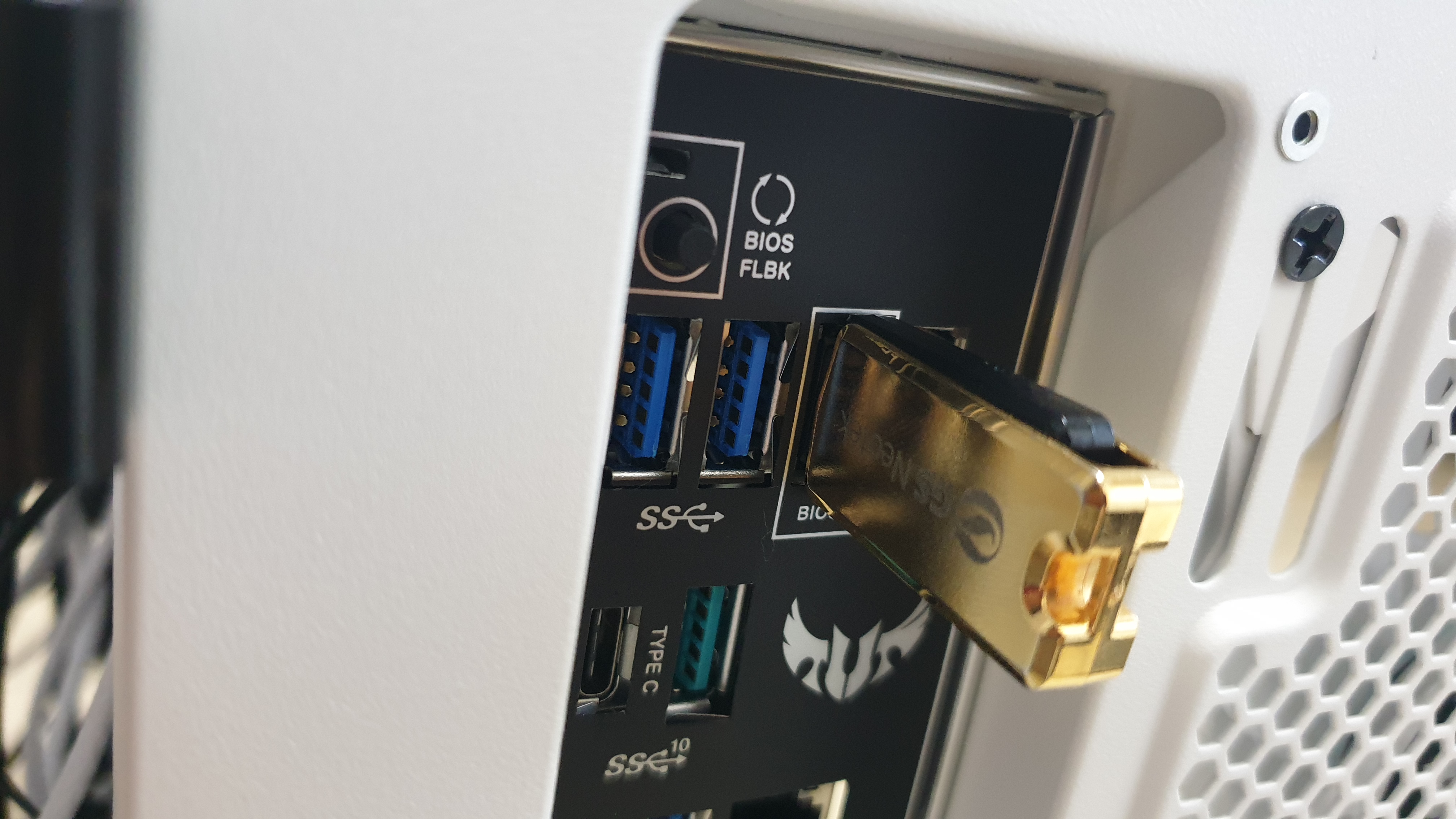

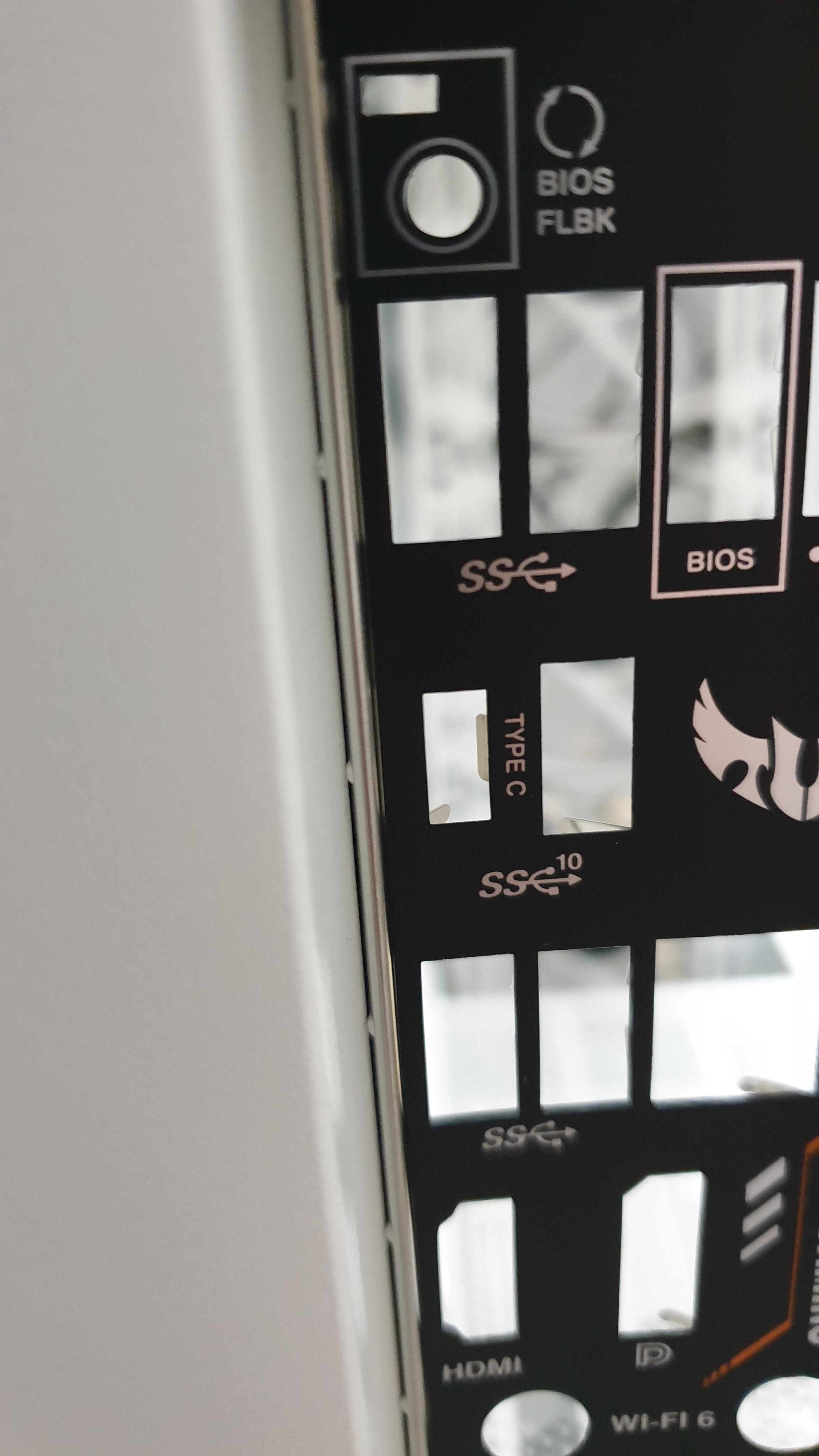

위 블로그보고 진행했습니다. 플래시백 바이오스 펌웨어 업데이트는 여기 USB슬롯을 이용하면 됩니다.

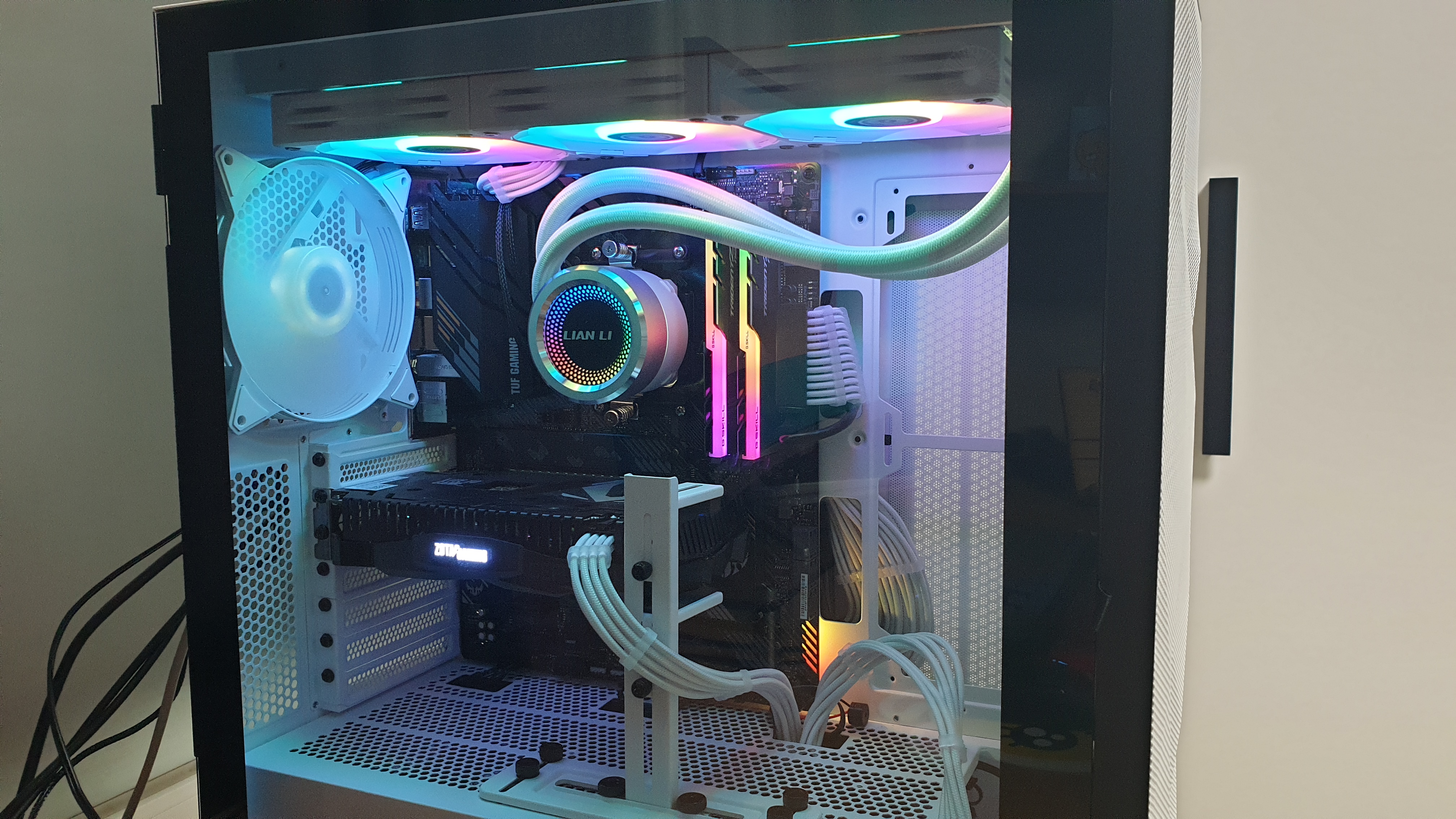

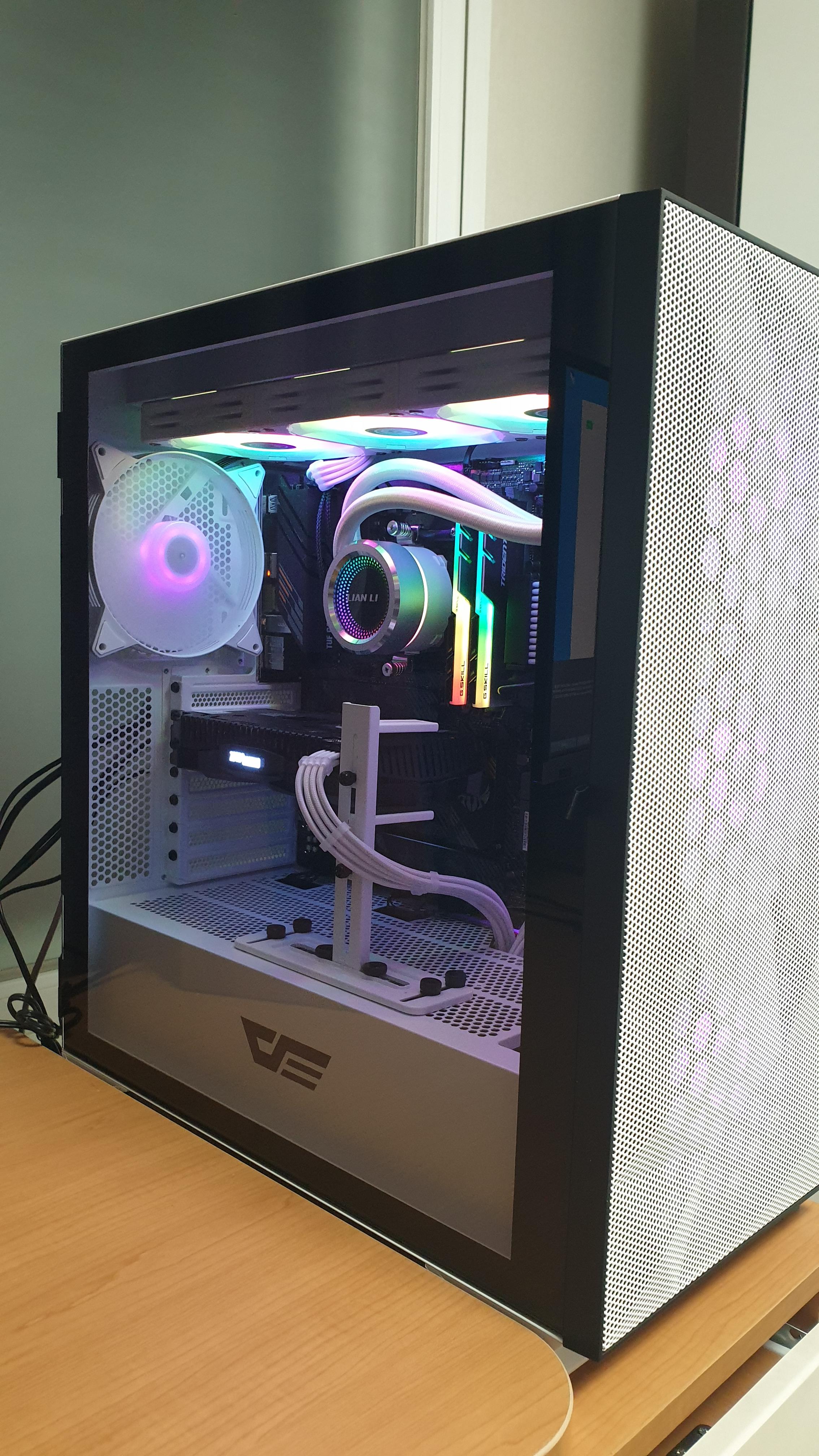

이렇게 1차 조립이 완성되었네요. 다행히 모든 부품이 정상작동합니다. ㅠ.ㅠ

덧 : 추가로 삽질한 내용입니다.



윈도우10 설치 후 블루투스가 잘 작동하지 않았습니다.

해당메인보드는 wifi와 블루투스 지원 제품인데, wifi 안테나를 연결하지 블루투스가 정상작동하네요.

블루투스의 경우 wifi 안테나를 같이 사용하나봅니다.



led rgb 제어의 경우 케이스는 케이스버튼으로만 조정이 되고,

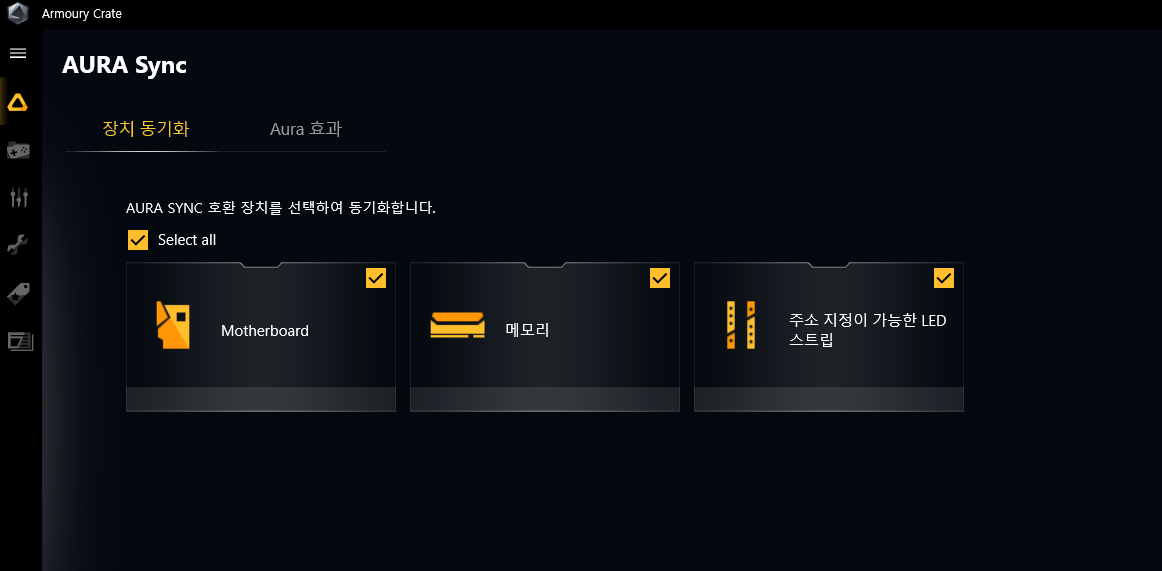

gkill 메모리, 메인보드, 수냉쿨러의 경우는 asus 사의 aura rgb sync로 제어 가능했습니다.

Armoury Crate 라는 프로그램으로 제어 가능합니다.
